双反星形整流电路并联运行环流分析

摘要：从三相半波整流电路输出直流电压数学表达式入手，对两组带平衡电抗器双反星形整流电路并联运行的环流进行分析，提出了在两组整流电路之间省略平衡电抗器的新观点，并通过仿真证明了此观点的正确性。

关键词：双反星形；环流；平衡电抗器

1引言

在我国大型核聚变装置、强磁场装置及电解、电镀等方面的应用中，经常需要电压为几V至十几V、电流为几kA至几十kA的可调直流电源。在这种低电压大电流可调直流电源的设计中，一般采用双反星形带平衡电抗器整流电路。由于受晶闸管最大额定电流的限制，在很多情况下必须采用晶闸管并联才能满足要求。另一方面由于双反星形带平衡电抗器整流电路输出的直流电压为6脉波，不能满足如核聚变装置、强磁场装置等这种对纹波要求较高的场合[1]。为了减小输出直流电压的谐波含量和减轻整流装置高次谐波电流对电网的影响，也为了减少晶闸管并联过多对装置设计带来的麻烦，可以采用两组双反星形带平衡电抗器整流装置（一组整流变压器原边接成星形,另一组接成三角形）并联运行，从而使相电压移相30°达到12相的整流效果。按照常规设计，需在两组整流装置输出端之间接一平衡电抗器来限制两组整流装置之间的环流。本文通过对两组整流装置并联运行时的环流进行分析，得出了两组整流装置之间可以不加平衡电抗器即可完全满足工程需要的新结论,通过仿真证明了此结论的正确性。

2等效电路的建立

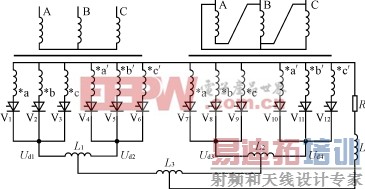

图1双反星形带平衡电抗器整流电路并联运行主电路图

图1是两组双反星形整流电路并联运行电路图，每组带平衡电抗器的整流电路的输出整流电压波形是两个相差60°的三相半波整流输出电压波形的叠加[2]（由于平衡电抗器的作用，使两个星形能够并联运行），而总的输出电压波形是两组整流电路输出电压波形的叠加。对于每个三相半波整流电路的输出电压波形，可利用富氏级数展开式,分解成各谐次正弦函数，其触发角α=0时富氏级数的数学表达式为:

Ud1=1.17U2(1＋cos3wt－cos6wt＋

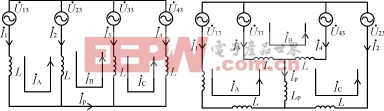

图3三次谐波作用计算环流等效电路图

（a）无平衡电抗器（b）有平衡电抗器

cos9wt－cos12wt＋…)（1）

Ud2=1.17U2(1－cos3wt－cos6wt－cos9wt－cos12wt＋…)（2）

Ud3=1.17U2(1＋cos(3wt－n/2)＋cos6wt＋cos(9wt＋n/2)－cos12wt＋…)（3）

Ud4=1.17U2(1－cos(3wt－n/2)＋cos6wt－cos(9wt＋n/2)－cos12wt＋…)（4）

由以上表达式可知，各三相输出电压是由不同频率的正弦波组成，按照电路叠加原理[3]，各支路的环流计算,我们可以认为是各个成分(包括直流分量和各谐波分量)共同作用相互叠加的结果。由于在每个支路中直流分量和十二次谐波电压的相位相同而相互抵消,因此，它们不产生环流。计算环流等效电路如图2所示。

3各次谐波电压产生的环流计算

首先计算三次谐波电压单独作用产生的环流，图3是三次谐波电压作用计算环流等效电路图。为了对两种情况下的计算结果进行比较，等效电路图分为图3(a)和图3(b)，其中图3(a)是无平衡电抗器Lp等效电路图，图3（b）是有平衡电抗器Lp等效电路图。

式（1）中各电压表达式中的三次谐波电压可用向量表示为（5）

式中：U3=。

对于图3（a），用回路法列回路方程组=

（6）

对于图3(b)，同样用回路法列回路方程组×=(7)

按照同样方法可以列出六次、九次谐波电压单独作用时的回路方程组。解此方程组可得出各支路的谐波电流及环流，计算结果如表1所列。 [p]
