使用TOPSwitch-JX器件设计的待机电源参考设计

录入:edatop.com    点击:

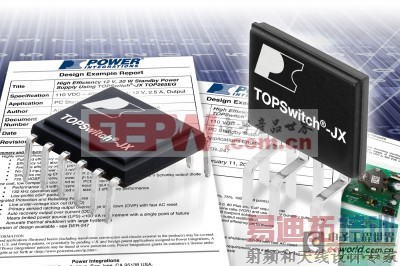

用于高能效电源转换的高压集成电路的Power Integrations公司(纳斯达克股票代号:POWI),今日宣布推出使用其新近发布的TOPSwitch-JX IC产品系列设计的两款全新待机电源参考设计。TOPSwitch-JX器件采用多模式控制,不仅可降低电源待机功耗,还能在整个工作负载下实现最高效率。新的参考设计非常适合那些要求满载效率达到90%以上,以便轻松满足严格能效标准的应用,这些标准包括80 PLUS Gold或Silver PC规范、EuP Lot 6待机标准以及美国加州新的电视机功耗要求。

DER-246是一个通用评估平台,它介绍的是一款基于TOPSwitch-JX TOP265EG设计的PC待机电源,该电源的工作输入范围为110 VDC至400 VDC,输出为12 V, 15 W,效率超过91%。DER-247基于TOPSwitch-JX TOP264EG设计而成,它所介绍的电源适用于类似的应用,其工作输入范围为110 VDC至400 VDC,输出为5 V, 10 W,效率超过87%。对于电视机和其他消费类产品来说,这些设计在输入功率仅为100 mW的情况下可提供20 mW的输出功率。

Power Integrations产品营销经理David New表示:“如今,越来越多的电源设计都要求具有非常高的轻载效率。随着PC电源开始向80 PLUS Silver和Gold规范看齐,设计的PC待机部分需要在轻载到满载的所有条件下都达到极高的能效。TOPSwitch-JX采用了创新的控制技术和功率MOSFET技术,因此能实现80 PLUS Gold设计所应具有的高性能,并为PC电源节省元件成本。”

TOPSwitch-JX产品系列由16款高度集成的电源转换IC组成,其内部均集成有一个725 V功率MOSFET,适用于设计反激式电源。新型TOPSwitch-JX器件采用多模式控制算法,可提高整个负载范围内的功率效率。由于在满功率下工作效率较高,因此可减少正常工作期间的功率消耗量,同时降低系统散热管理的复杂性及费用支出。在低输入功率水平下,高效率还可使适配器的空载功耗降至最低,增大待机模式下对系统的供电量,这一点特别适用于受到能效标准及规范约束的产品应用。

除上述全新参考设计之外,Power Integrations网站(http://www.powerint.cn/zh-hans/lp/topswitch-jx)上还提供有TOPSwitch-JX的介绍视频和产品数据手册。
