电源供应系统的自举升压( bootstrap) 电路

对电位保持电容CH充电，从而确保该电容在电源转换器开始操作前可供应足够的电力给PWM电路。这类电路的启动响应速度虽慢，但在正常操作情形下都不成问题。

若需加快系统的开机反应速度，设计人员可重新安排启动电路的并联稳压器以加快自举升压时间（图2）。自举升压电路是由电容CT、并联稳压组件D1（TL431）、二极管D3、晶体管Q1以及从RA到RD的电阻所构成。电源刚接通时，电容CT没有任何电荷，而PWM电源输入端的电压VAUX是由Q1和D1所构成的串联稳压器决定。

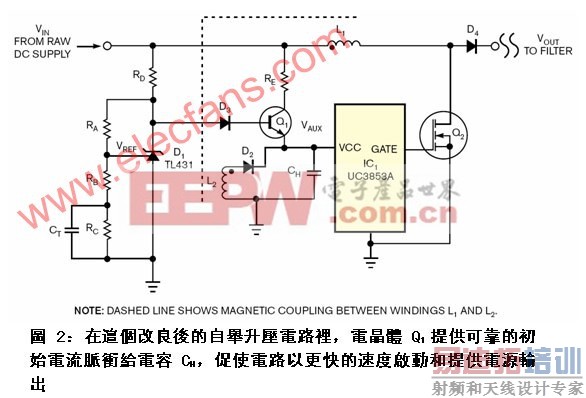

图2：在这个改良后的自举升压电路里，晶体管Q1提供可靠的初始电流脉冲给电容CH，促使电路以更快的速度启动和提供电源输出

开机时，VAUX电压会上升到峰值电压VAUX_PEAK，其值是由电阻RA对RB的比值所决定。电容CT和电阻RC则会设定自举升压电路的截止时间和电压，以便保存电力。电阻RD提供偏压电流给并联稳压组件D1（TL431），而电阻RE会限制晶体管Q1的集极电流，确保它留在安全操作区。设计电路时，首先根据下列公式选择电阻RA和RB，让峰值充电电压符合要求：



其中VREF是TL431的内部参考电压。接着选择电阻RC，使并联稳压值低于辅助线圈所提供之额定VAUX电压（VAUX_NOMINAL）：

最后选择电容CT，将自举升压时间TBOOT设为：

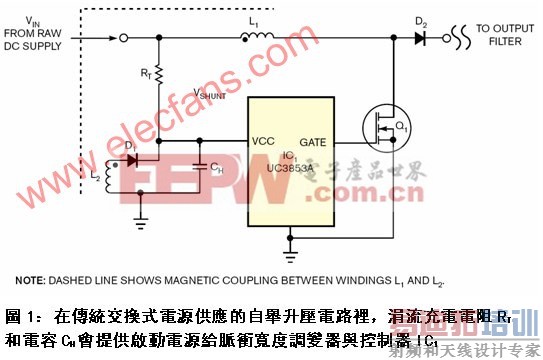

这个电路如同图1所示，其中的二极管D2和辅助线圈L2会提供正常操作电源给IC1。
