高压脉冲电路中短路和过载检测保护
录入：edatop.com 点击：
线路分析：

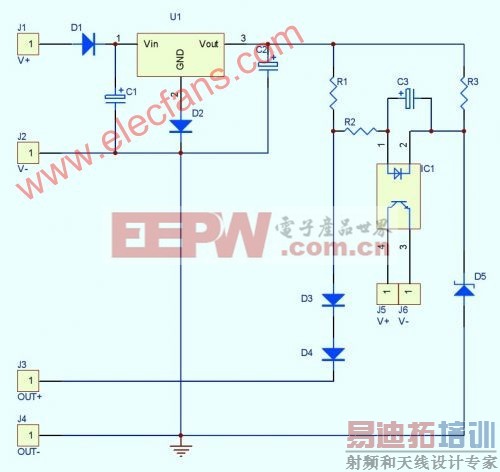

正在使用中的高压检测保护电路供参考,电路简单实用，精度高，可靠性不错，适用于直流高压供电的可控硅，IGBT，场效应等脉冲电路的检测保护中，原理很简单，分析如下：
由变压器抽头J1-J2经D1整流滤波经3端稳压器78系列稳压，这里是用78L05。
检测桥是检测电压下跌到某值时电路工作。
例：正常是6v。
下跌值不是0v，也不是0.7v才保护工作。
因该是3v或4v也可以是5v。
短路了是0v。
此图有过流保护功能。
