单片TTL触摸式开关电路

录入：edatop.com 点击：

这里只用一片集成电路块T065的触摸式开关。它小巧，功耗较低，适宜给晶体管收音机之类的小电流用电器作无触点开关。

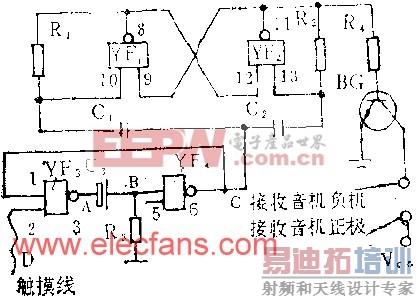

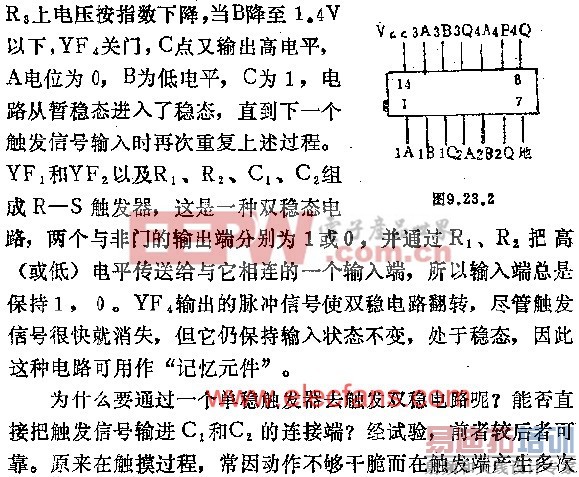

下图中为工作原理图。YF3和YF4以及C3、R3组成单稳态触发器。这种电路只有一个稳定状态。外加触发信号从D端输入时，YF3关闭，A点电位升高，B点电位随之升高，致使YF4输出电平，其反馈线输入到YF3的输入端，使YF3输出保持关门状态。但随着C3充电，C3两端电压按指数上升，
