EPSON C4X系列打印机电源原理分析

在EPSON C4X系列的
+36V电源的稳压工作由光电耦合器PC2、三极管Q91、Q3、Q2等来完成。如因负载减轻或其他原因使+36V电源的电压上升，经R92和R93分压后送到Q91的基极，使基极电流增加，Q91的c极电流上升，PC2内的发光二极管亮度增大，光敏三极管的内阻减小、电流增大，经R20使注入精密稳压二极管IC1的R极电流增加，Icl的阴极电位下降，Q3的c极电流增大，使Q2导通程度增加，Q1的G极电位下降，Q1漏极电流减小，从而使+56V电源的输出电压下降，维持了+36V输出电压的稳定。

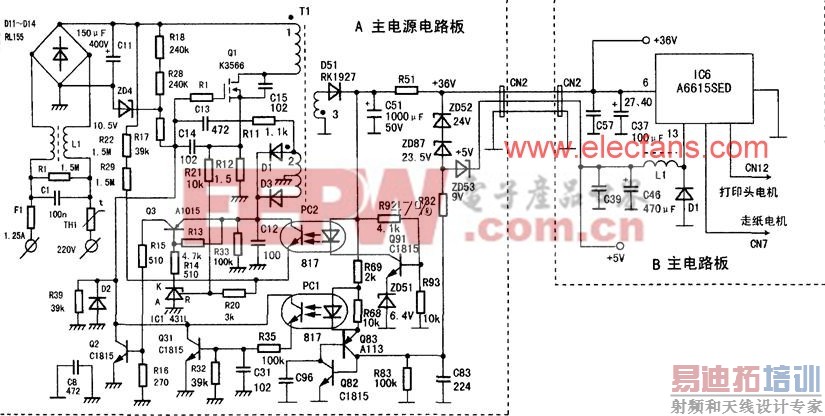

+36V电源经CN2与主电路板上的CN2插座相联，经C37、C57滤波后送到IC6(A6615SED)的⑥,27,40脚，经降压后从13脚输出稳压的+5V电源，由L1、C46、C39滤波后供控制电路使用。IC6的另外作用是向打印头驱动电机和走纸电机提供电源。这部分电路示于图1的B虚线框内.为保证打印机可靠工作，C4X电源设有多重保护电路。

1．过电压保护

(1)市电过电压保护。若市电电压升高，+300V直流电也相应升高，经R22、R29、R20送到lC1控制极R的电流也因此上升，经Q3、Q2、B1送到Q1控制极的电压下降，使Q1截止，电源停止输出+36V直流电。

(2)+36V和+5V过压保护。若+36V电源的稳压电路有故障而失去稳压功能，+36V电源的电压将大大超过十36V，使ZD52、ZD87击穿导通，此电压经R82送到Q82基极使其导通。Q82导通后Q83的基极电位下降，Q83导通，一方面使PC1的发光二极管电流大增，PC1内部的光电管内阻减小，Q31导通，Q1的控制极近乎对地短路，Q1截止而停止工作。另一方面，Q83导通后Q82的基极获得了正向偏置电流，Q82继续维持导通，形成了自锁。从图中可见，+5V电源通过CN2反馈送到主电源电路板。若是IC6出了故障，+5V电源产生过电压，则ZD53击穿导通，同样经R82、R83使Q82、Q83、Q31导通，Q1截止，中止电源输出。

2．过电流保护

若负载过重或有短路故障，保险管F1、F51可能熔断。因过流或短路时Q1的漏极电流增大，R12的电压增大，经R21送到IC1的R极使Q3、Q2导通，Q1截止，实现过电流保护。

3．其他保护电路

C15用于吸收Q1在截止期间产生的尖峰脉冲电压，防止损坏Q1。ZD4的作用是对Q1控制极的电压进行箝位，防止Q1意外损坏。
