W7805、W7812集成稳压器组成的多用途稳压电流应用线路

录入：edatop.com 点击：

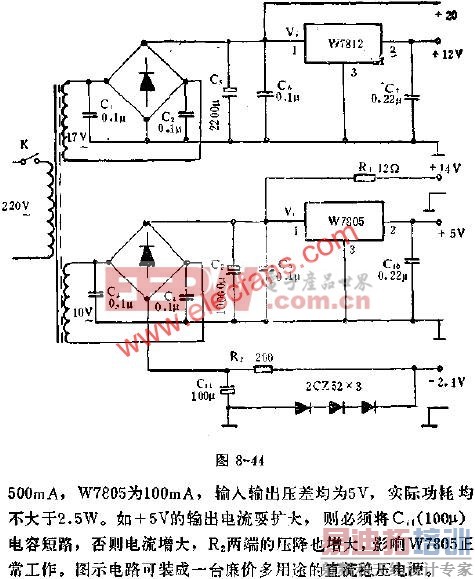

图中所示是用W7805、W7812集成稳压器组成的多用途稳压电流应用线路.

图示线路中二埠集成稳压器输入端分别接至两组独立的整流滤波电路.因而+5V和+12V输出电压的稳定性十分好,它们可供TTL和CMOS电路作电源;不经稳压,直接整流滤波输出有+20V和+14V两档;还有一档利用二极管正向导通压降获得-2.1V的电压,共可获得五组电压,图中W7812可输出电流
