W317基本应用线路

录入：edatop.com 点击：

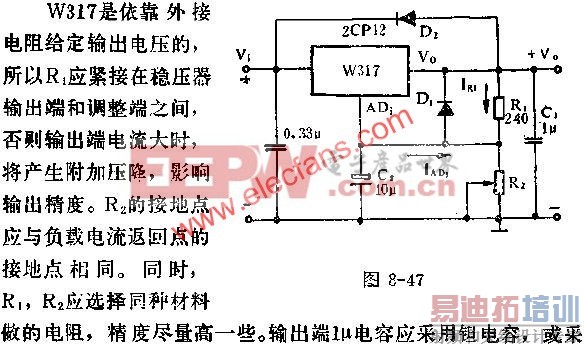

图中所示是W317三端可调式正集成稳压器的基本应用线路.

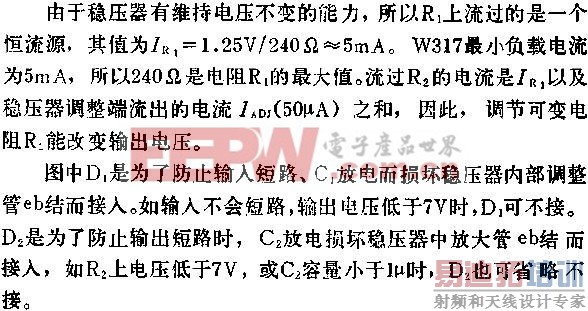

图示线路W317能在最大输入电压不超过40V的条件下,固定电阻R1(240欧)接在稳压器输出端至调整端之间,其两端电压为1.25V,调节可变电阻R2(0~6.8),就可从输出端获得1.25V~35V的连续可调的输出电压.

W317基本应用线路图 www.elecfans.com

用25U电解电容
