隔离式RS-485在DMX512照明应用中的应用

　　什么是DMX512

图1. 分立式DMX512接收器框图

使用ADM2487E的DMX512系统配置

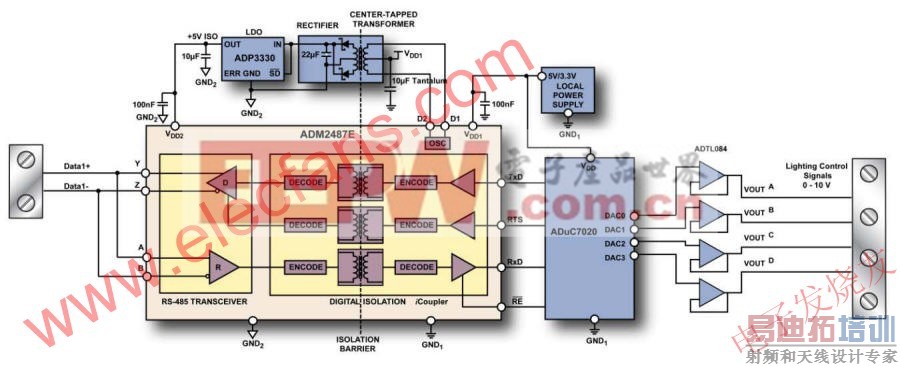

图2显示一个更简单、集成度更高的隔离式DMX512接收器，它使用隔离式RS-485收发器ADM2487E。片内振荡器输出一对方波，以驱动外部变压器提供总线端所需的3.3V隔离电源。该器件的逻辑端采用3.3V或5V电源供电。ADM2487E采用iCoupler®数字隔离技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。TXD、RXD、DE和RE引脚直接连到ADuC7020 UART。

图2. ADM2487E DMX512接收器框图[p]

ADM2487E收发器适用于多点传输线路上的半双工或全双工通信，工作数据速率最高可达500 kbps。它提供2.5kVrms隔离，已通过UL和VDE标准认证，并提供±15kV ESD保护。

对于半双工操作，发射器输出与接收器输入共用同一传输线路，即发射器输出引脚Y连到接收器输入引脚A，发射器输出引脚Z连到接收器输入引脚B。ADM2487E针对平衡传输线路而设计，符合TIA/EIA-485-A-98和ISO 8482:1993标准。

限流和热关断特性可防止发生输出短路以及总线竞争导致功耗过大的情况。ADM2487E的额定温度范围为–40°C至+85°C工业温度范围，提供16引脚、宽体SOIC封装。

ADM2487E采用开路和短路故障安全接收器输入设计，不需要外部偏置电阻。低输入电流接收器设计(125 µA)支持同一总线最多连接256个节点。

用ADM2487E方案代替分立DMX512接收器方案，可提供节省空间、更加稳定、更加可靠的系统。

为什么隔离很重要

两个或两个以上互连电路之间的电压浪涌可能会对昂贵的设备造成破坏。电气隔离旨在保护昂贵的设备免受电压浪涌影响。由于节点间的距离不同，DMX512发射器和接收器需要不同的电源。这会提高接地阻抗，使得来自其它源的地电流更有可能进入链路的地线。将链路隔离起来可减少甚至消除这些问题。如果无法保证系统中不同节点的地电位不会超出接收器的共模范围，则需要进行电流隔离，如图3所示。欢迎转载,本文来自电子发烧友网(http://www.elecfans.com)

图3. 电流隔离不阻止信息流，但阻止地电流

ADM2487E在接收器中集成电流隔离，可有效阻止有害的电流浪涌。该器件可减小系统尺寸，提高可靠性，并增强稳定性，堪称实施隔离式DMX512接收器的理想解决方案。
