针对以太网电源(PoE)的高功率设计

录入:edatop.com    点击:

针对以太网电源(PoE)的IEEE 802.3af标准规定将直流电源与10/100/1000 Mbps数据一起传输,从而为以太网带来了新的面貌。其中,PoE带来了一系列独特的问题,对于许多具备设计以太网设备经验的工程师来说,他们并不熟悉针对这些问题的新的思维方式。PoE现在常用于VoIP 电话、无线接入点和安全摄像机。随着PoE的发展,有必要增强对该标准的了解以使新的应用成为可能。

通过回顾标准可见,PoE链接容许受电设备(PD)从供电设备(PSE)吸取最多12.95W的功率。PoE链接或端口受到PSE的控制,PSE通过在上电前的检测和分类,可以识别 PD并监测该端口(ICUT、ILIM和断开)。PSE承担了大部分PoE的负担,它必须检测PoE并无缝地断开电源,以避免损坏原有的设备。如果PSE 不能充分地执行分类、供电和监测等功能,那么,就可能出现间歇性故障并造成供电不稳定。PSE不能控制一切;当它提供电源的时候,它相信PD是符合标准的,并以无振荡的方式打开电源,从而避免吸取比要求更多的功率。因为两类设备都必须协作,所以,PD和PSE设计工程师要从两设备的观点出发考虑设计问题。

新兴应用需要更大的功率

13W对于基本功能IP电话是足够的,但是,对于电动摄像机、多点无线接入和大屏幕彩色显示器等应用,功率却严重不足。IEEE目前正在制订更大功率的标准,称为PoE+(官方称为IEEE 802.3at)将与目前可用的 802.3af设备共存。由新标准定义的最终功率级别还没有确定,但是,到目前为止,很可能我们将看到30W的两对供电系统和60W的4对供电系统。 IEEE 802.3at委员会已经下达了令人畏缩的任务,要定义一种安全、更大功率、后向兼容并与现已部署的802.3af设备互通的全球标准。因为编写这种规范的复杂性很高,我们预期从现在开始算起,一到两年内不可能看到最终规范。

虽然典型的CAT 5电缆有四对双绞线,但是, 802.3af标准仅仅容许其中两对线在给定时间内传送电流。一种选择是容许第三和第四对线传送额外的电流,从而使可用功率翻一番。第二种选择是提大电流的限制,容许相同的线对传送更大的功率。这些技术都已经出现在专用的PoE系统之中。然而,每一种方法都有缺点,使在它们之间作出选择更为复杂。

实现准标准大功率PSE

在过渡时期,有些应用需要大功率,等待新标准的到来显然是不现实的。为此,有几种解决方案。下列是构建在符合基本802.3af标准之上的电路(翻译注释: complaint应该是compliant),图1a所示PSE电路采用LTC4258,图1b所示PD电路采用LTC4257。如果该应用需要断开交流,在PSE电路中可以用LTC4259取代;如果应用要集成开关调整器,在PD电路中可以采用LTC4267取代。

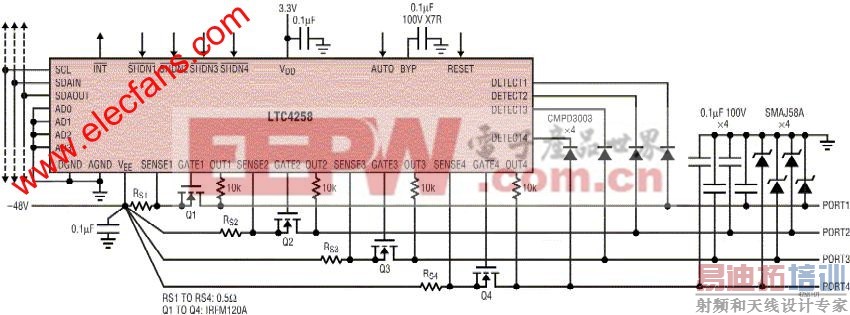

图1a:采用LTC4258实现的符合基本802.3af标准的PSE电路。




图1b:采用LTC4257实现的符合基本802.3af标准的PD电路。

大功率工作

下列电路例子展示了实现大功率工作的几种办法。注意:在下面的一些PSE电路中,通道4被用于描述电路的变化,但是,也可以采用任何其它通道。[p]

两对大电流方案

通过简单地改变传感器电阻的数值(图1a中的RS1到RS4),就可以增加PSE的功率级别。RSn被设为0.5Ω,符合802.3af标准的规定 (375mA ICUT,425mA ILIM)。例如,将RSn减小到0.25Ω,就可以把电流限制增加一倍(750mA ICUT, 850mA ILIM)。当采用短电缆时,这就可以把PD功率增加一倍;如果电缆较长,其损耗就会增加,从而把传递给PD的功率限制为小于原来的两倍。



图2a:双电流大功率、符合802.3af标准的PSE。

注意,LTC4258也采用传感器电阻来检测直流的断路。把该电阻的数值减少到0.25Ω,直流断路门限就可以增加一倍,技术上就不符合标准的要求。其它 802.3af参数就不受影响:检测和分类仍然符合标准的要求;而交流断路门限(仅仅对LTC4259)不受传感器电阻变化的影响。因为所提高的直流门限存在断开非常低功率的802.3afPD的风险,尽管这种风险比较小;对于具备802.3af PD的互通性,推荐采用交流断路。

要改变每个通道的其它两个元件,以处理额外的电流。典型情况下,MOSFET Q4要用较大的器件取代,以在电流限制期间承受更大的功率。在这种应用中,采用D2PAK封装的IRF530类器件就足够了。此外,也要指定PoE数据磁性模块以承载更高的电流。几家磁性元件供应商最近推出了具有足够电流能力的器件。

通过增加两个新元件,我们可以在符合802.3af的工作和大功率条件两者之间进行切换。在这种情形下,RS4要设置为原始的 0.5Ω数值,并要选择RS4B,以便RS4 II RS4B提供期望的更大电流。把RS4B设置为0.5Ω(与RS4的数值相同),就可以把大功率模式设置为802.3af的功率电平的两倍。

当Q4B关闭的时候,端口工作在符合802.3af标准的模式。打开Q4B开关,端口就工作在大电流模式。这种切换可以在任何时间进行:在检测/分类之前;在检测/分类之后,但是要在端口上电之前;或在供电之后。注意,Q4B可以采用低压 MOSFET,因为仅仅Q4的漏极具有高端口电压。Q4B要选择导通电阻非常低的MOSFET,以防止在更大电流限制中精度不够。例如, IRLML2502就是采用SOT-23封装的一种合适的器件。

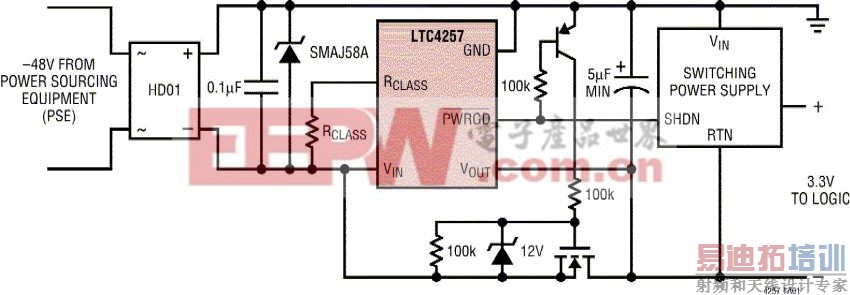

对PD的改变稍微复杂一些(图2b),因为内部的MOSFET被预先配置为工作在375mA限制电流。然而,添加受PWRGD引脚控制的外部无源器件,就容许工作在大电流模式;与此同时,维持完整的802.3af检测和分类特征,且限制瞬间峰值电流。




图2b:两对大功率PD。[p]

四对小电流方案

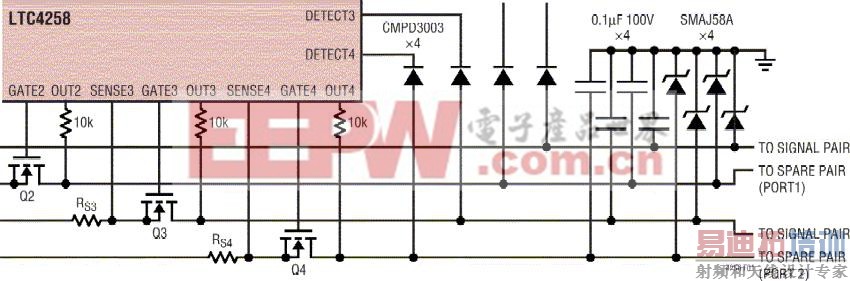

为了增加传递到PD的功率,另外一种技术是在CAT-5电缆中为所有四对线供电。图4a所示为四对PSE电路,其中每一对都具有标准的802.3af电源。对传感器电阻的数值不需要作出变更。




图3a:四对802.3af电源。

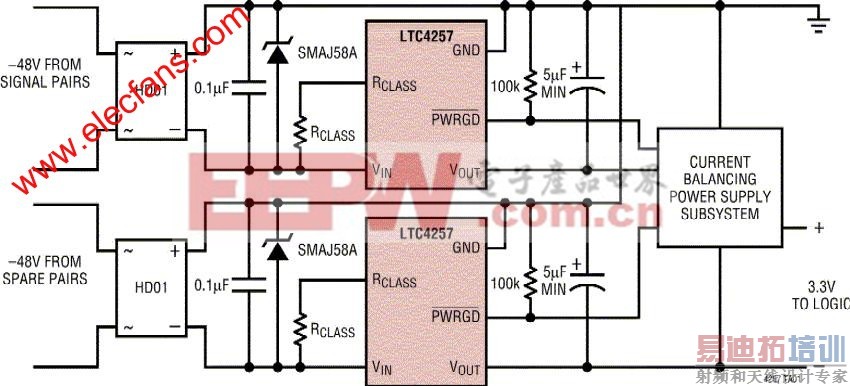

四对PD电路是最大的变化(图4b)。现在需要采用两个LTC4257器件,电源电路必须具备足够的智能,以便把从每一个通道吸取的电流限制在 802.3af规范容许的范围之内。要做到这一点,就要平衡从每一对线吸取的电流或平衡从每一对线吸取的功率,直到它接近(但是不超过)ICUT极限,然后,才从其它线对吸取电流。这种电路可能相当复杂,不同的设计之间差异也很大。



图3b:四对小电流PD。

四对技术(four-pair technique)的优点是利用了电缆中的所有导线,最大限度地减少了总的电缆阻抗及长电缆所产生的功率损耗。任何利用标准电流的大功率技术也完全接近符合802.3af标准,因为仅仅采用信号对或备用对就能够符合标准的要求。主要缺点是复杂性高,价格昂贵。PSE的每一个端口需要两个通道的控制器芯片,将端口密度减少了一半;而PD需要两个通道和附加的电流平衡电路,以确保从每一对线吸取的电流不超过最大值。此外,如果只有信号对具有连续性,四对技术就不管用,正如在一些CAT-3建筑安装中看到的那样。

因为四对线方案的成本昂贵且复杂性高,在中等功率级别,人们宁愿采用两对大电流技术。只有当PD功率上升到35W以上,四对系统才最为适用。

四对大电流方案

把大电流电路与四对连接结合起来,可以沿着电缆比其它任何技术传递更多的功率。四对大电流容许沿着100米的CAT-5电缆向PD传递50W的功率,如果电缆长度缩短的话,所传递的功率要更大。尽管这种方案存在所有以前方案的缺点,但是,所传输的功率却最大。对于50W以上的功率,长的电缆很快会出现“阻抗匹配”问题,在此,电缆所消耗的功率比传输给PD的功率还要大。如果缩短电缆的长度,就可以进一步增加电流,其数值最终受限于RJ45连接器、磁性元件的偏置电流和CAT-5电缆中温度上升的程度。极大功率(>50W)电路只应该用于由同一供应商指定整个解决方案的系统之中。

分类:何时适用大功率

特别情况下,如果不采用上述电路,一种办法就是确定何时把大功率施加在线路上。在正常情形下,所有技术都将成功地为符合802.3af标准的PD供电。双门限电路需要从PD获取一些信息以了解何时切换门限;而四对方案需要了解何时才适合切换到第二组导线。IEEE 802.3at委员会正在努力解决这些问题,但是,还没有确定最终方案。在过渡时期,需要采用特殊的方案来识别大功率PD。

802.3af定义了不使用的类(第四类),看起来就像为大功率PD特制的;LTC4258/59 PSE芯片和LTC4257/67PD芯片都支持第四类。幸运的是,第四类PD如果插入标准的 802.3af PSE之中的话,它就可以采用第三类限制电流供电;而如果它试图吸取更大的功率,它就会重复地打开和关闭。第四类可以被用作为连接了大功率PD的“报警”信号,但是,建议在传输更大功率之前,先发出一个附加的握手信号。理想情况下,大功率PD应该从大功率PSE接收某种信号,确认“工作在大功率模式”是可接受的。如果没有收到握手信号,PD就应该向用户发出某种信号,表示它插入了错误类型的PSE。
