变频器给定方式中的特殊功能

录入:edatop.com    点击:

  1、模拟量给定的正、反转控制

  不少变频器具有用模拟量给定信号直接进行正、反转控制的功能,主要有两种方式:

  (1) 由给定信号的正、负值来控制正、反转。例如,给定信号可以预置为(-10~+10)V,其中(-10~0)V 为反转信号,(0~+10)V 为正转信号。
  (2) 由给定信号的中间值作为正转和反转的分界点。例如,给定信号为(0~+10)V 时,可以预置成(0~5)V 为反转信号,(5~10)V 为正转信号。

  针对这种正、反转控制方式,有的变频器设置了如下的功能:

  (1) 死区功能

  用模拟量给定信号进行正、反转控制时,“0”速控制很难稳定,常常出现正转或反转的“蠕动”现象。为了防止这种“蠕动”现象,需要在“0”速附近设定一个死区。具体方法是:在正转和反转方向分别预置一个最低频“
Xmin f ”率和“-Xmin f ”,死区范围即为“Xmin f ~-Xmin f”。

  (1)种方式,其死区呈回线状,如图1(a)所示;而在时代TVF2000 系列变频器(中国)和ABB-ACS600 变频器(瑞典)中,则采用上述的第(2)种方式,其死区如图1(b)所示。

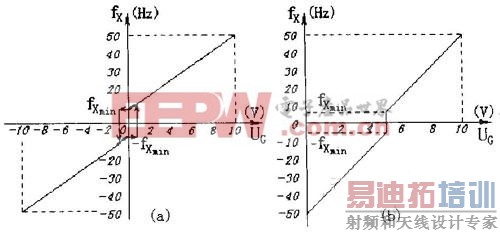

图1 模拟给定的正、反转控制 (a)正负信号控制 (b)正信号控制

  (2) 有效“0”信号功能

  在上述第(2)种控制方式中,存在着一个特殊的问题。即,万一给定信号因电路接触不良或其他原因而“丢失”,则变频器的给定输入端得到的信号为“0”。按照图2(b)所示曲线,其输出频率应为-50Hz,电动机将处于高速反转状态。在实际工作中,这种情况常常是十分有害的,甚至有可能损坏生产机械。

  对此,变频器设置了一个有效“0”功能。例如,将有效“0”预置为0.5V 或更高。则当给定信号小于预置的有效“0”时,变频器的输出频率将降为0Hz。

  对此,变频器设置了一个有效“0”功能。例如,将有效“0”预置为0.5V 或更高。则当给定信号小于预置的有效“0”时,变频器的输出频率将降为0Hz。

  2、比例联锁给定

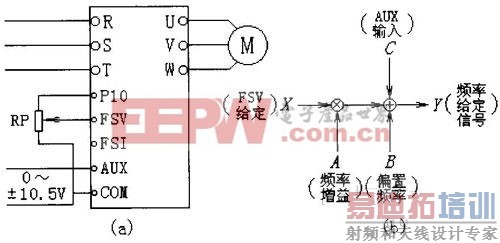

图2 比例联锁给定 (a)接线图 (b)逻辑关系

  在实际生产中,变频器的基本转速由主给定信号给定。但在生产过程中,常常还需要根据其他信号对电动机的转速进行修正(微调)。例如,某机械的冷却风机,其基本转速由操作工根据具体情况进行调节。同时,当环境温度发生变化时,要求转速能自动地进行微调。一般的变频器都能实现这种控制,而明电VT230S 系列变频器(日本)则专门设置了一个辅助信号输入端,并给出了十分明确的计算方法,如图2所示。图2(a)为外接给定端子的安排,FSV 是主信号给定端,AUX是辅助信号给定端。其逻辑关系如图2(b)所示,图中各量之间的关系是:
Y=AX+B+C
式中,Y 为综合给定信号;X 为主给定信号;A 为频率增益;B 为偏置频率;C 为辅助给定信号。
