抵制开关电源的电磁干扰

录入：edatop.com 点击：

自从20世纪90年代以来，各种单片开关电源集成电路竟相问世，现已形成TOPSwitch、TOPSwitch-2、TOPSwitch-FX、TOPSwitch-GX、TinySwitch和TinySwitch-2六大系列近百种型号。它们具有高集成度、高性价比、最简外围电路、最佳性能指性等显著优点，现已成为国际上开发250W以下中、小功率开关电源、精密开关电源及电源模块的优选集成电路。目前，单片开关电源已被应用到测温系统和温度控制系统中。

单片开关电源工作在高频、高压、大电流的开关状态，所产生的电磁干扰亦分共模干扰、串模干扰两种，并以传导或辐射方式向外部传播。单片开关电源的电磁兼容性设计，就是要把电磁干扰衰减到允许限度之内，使之不影响电子设备的正常工作。

一、单片开关电源的基本电路

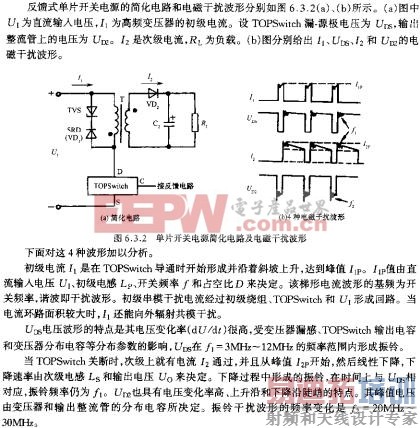

单片开关电源的典型应用电路 www.elecfans.com
