S3C6410三星规格书上推荐层布局是(LAY1---S1 LAY2---GND LAY3---S2 LAY4----S3 LAY5---POWER LAY6---S4)这款IC pitch 只有0.5mm,必须采用盲埋孔出来,如果采用一阶盲孔(V1-2)这样就会打孔到第二层,而第二层又是地,所以需要调整层定义LAY1---S1 LAY2---S2 LAY3---GND LAY4----POWER LAY5---S3 LAY6---S4)这种布局不是很放心呢,各位达人是怎么层定义的呢?

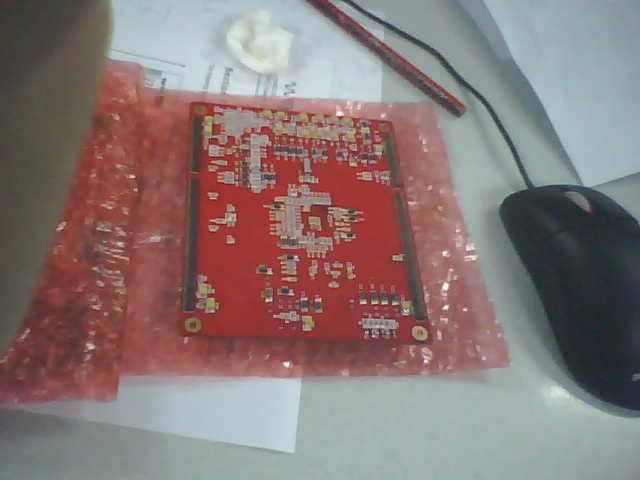

我就是这样做的。

调试出来过EMC会不会有问题,板子跑起来稳定不

朋友们我也做这个,可以加我聊714031617

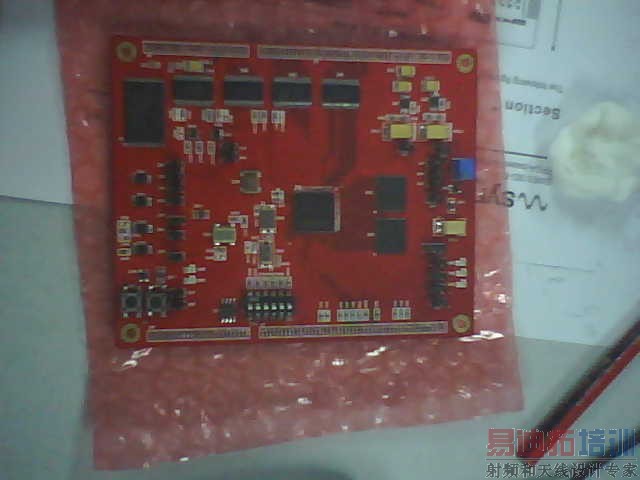

我画这个,现在板子跑起来很稳定,

我不是你们这样做的,但板子跑起来很稳定
