Protel转换成PADS的问题－－完全变样了

录入：edatop.com 点击：

如题目，下图是protel 99se原图的原理图的样子。

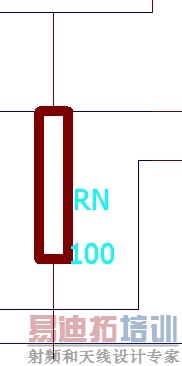

用mentor 的那个转换软件，PADS2007安装上就自带的，下图是转完后在logic中打开的样子，电阻就根本没有连上……，如何解决转换问题？谢谢！

你先在PROTEL中作DRC，PROTEL中有这种看着是连着的，实际并没有连接。这是我不喜欢PROTEL的一个原因

楼上的，不是你说的那样的情况。DRC正确的啊板子都做出来的，一切正常。

需要的话把protel文件传上来看看

没连就不会出现junction，而且是ERC不是DRC，2楼不对

不错,顶一下！感谢楼主！

还有很对根本不对的。元件转换后都面目全非……唉
