在power pcb 中怎样才能铺出45度角的网铜

我也想知道，有没有高手指点一下，谢谢

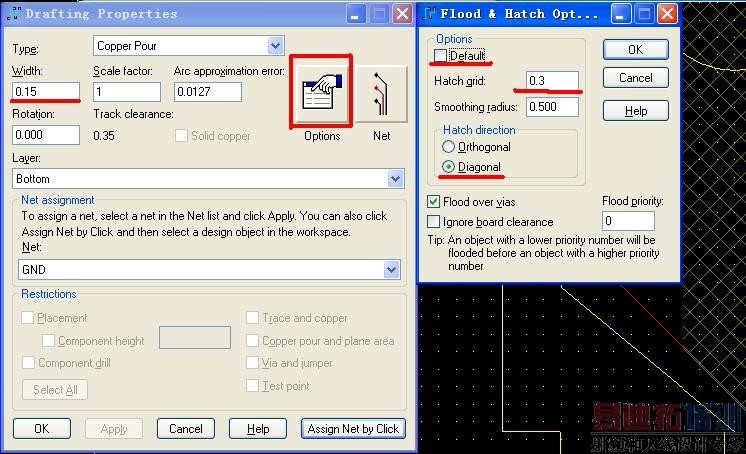

自己看吧，还有问题的话再问吧

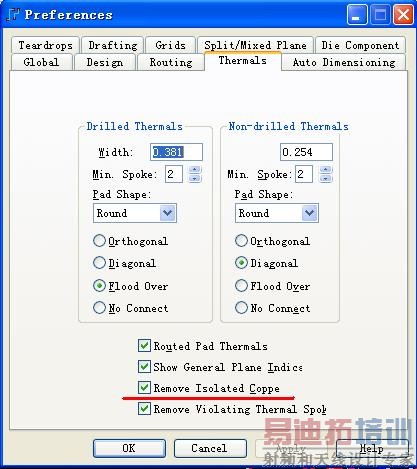

请教一下在power pcb 里面铺好铜但有些地方是死区没办法连线和打过孔，那能不能在铺铜时设置去死区的方法，

只知道问，连个确认都没有

第3楼,我也请教你个问题:在PADS2007布局时怎样抓取元器件最方便快捷?在布局时怎样抓取元器件最方便快捷?
在原来POWER PCB5.0以前快捷抓取元器件是在菜单Design Toolbar的Move(移动)下直接输入:SS R1 ,就可以把R1器件抓起来,把其放到想要放的位置,菜单高亮还是显示在Move上,在输入下一个器件如:SS R2 ,就可以把R2抓取出来,这样的好处就是可以在直接输入下一个要抓去的器件就可以而且想抓多少个都可以不用鼠标点击菜单了;
而现在PADS 2005以后板本就变成:抓取了一个器件后就把高亮显示跳到Select Mode(选择模式)下,如果要抓取下一个元器件还得用鼠标点击到Move下才能抓取,搞得抓取器件很不方便,有谁知道还能用原来方法抓取元器件吗??这个问题困扰我比较久了.

顶贴排序

bbs.weeqoo.com

学习一下了好东西楼主厉害

可以用Find命令，选择 moveSequential就可以。
