这个晶振为什么不用地包起来？

录入：edatop.com 点击：

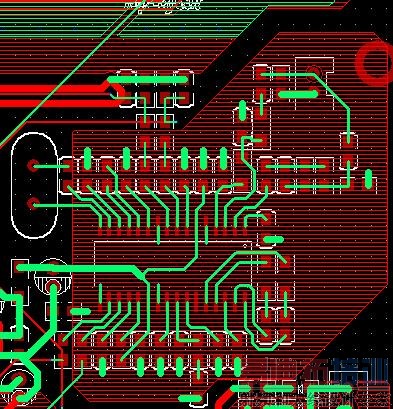

左边是一个4M的晶振芯片是NXP的6601收音芯片下面的地是独立的一块模拟地这个板子是个专业画板公司画的不太理解为什么空间那么大敷铜的时候为什么不把这个晶振包进去是不是晶振的频率太低包不包括进去无所谓？

晶振的地要独立才行啊，不能把其它的地包进去

晶振是数字信号，如果用模拟地包起来，可能会给模拟地带来noise。个人意见

请问你的晶振的负载电容是多少pf的。有的人是为了负载电容值的精确。而不圈地。我见过一块美国的板子，晶振底部的中间层背面的铜都被挖去。

减小极间电容一般用于高频率石英一般石英下方铺地是为了减小EMC 增强抗干扰能力

外接石英振荡器内部是一个正反馈的反向放大器产生模拟信号

这个我就真不懂了

专业的画板公司也有水货的人啊。呵呵。看他喜欢不喜欢包它了。

也看一下
