pads layout 设置原点坐标的问题

1.键入：g.00001；2。setup=〉set origin回车3。键入：s 40.32446 XX.XXXXXX 回车4。别动鼠标，按空格键5。ok

很基本的问题..

按楼上的办法试了一下，最后还是留下个0.00xx的零头。
虽然用无模命令精确定位，但最终达不到那样的精度

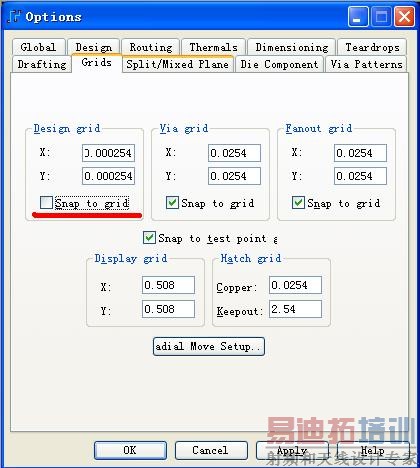

先把下图红色线位置的勾去掉试一下，不行就把原稿发上来，看看

按CTRL+ALT+S，把Snap to Design Grid 前的勾去再按2楼的方法操作就应该没问题了

顶贴排序

bbs.weeqoo.com

bbs.weeqoo.com

不知道單位是什麼，如果是 mm 未免太精密了吧！ 拜託機構工程師改一下吧，請取到小數第二位。我的版本最小單位是 0.00025mmDXF中先把中心點畫出來 (一個小圓，作為標記，在 autocad 中容易做到)，轉入後再去Query這個標記, 知道座標 ex: 0.0012 0.12345 直接設定Grid為 x:0.0012 Y:0.12345 ，使用Pg UP 將畫面放到很大，on grid就可以輕易用 keyboard 或 Mouse選到你要的位置。這是我的方法。
