pcb的3D设计理念
录入：edatop.com 点击：
layout工程师有两个拓展方向，1，偏电的；深入了解电路工作原理，电磁兼容性能等。2.偏工艺，结构；精通PCB光板的加工流程，PCBA的组装流程，各种焊接工艺，以及PCBA在整机中的组装。这就涉及到一个3D建模的问题，很多layout工程师可能根本没有这个概念。实际上PCB建模非常有用，可以检查各种干涉，比二维的EDA软件更加直观，容易发现问题。亦可以检查PCBA在整机中的组装状态，原件如何布置会避免干涉，方便工人操作等。solidworks的一个插件circuit works具有这个功能，看介绍可以读入E-CAD，PADS文件建三维模型，甚至可以在3D模型上体现走线，过孔信息。提供一个这样的方向供大家参考，本人正在学习中，有兴趣可以交流。（站内短信即可）
好象现如今的EDA软件都提供了3D VIEWER功能，连最不可能带3D的PADS也终于在V9版中加入了这个功能。
我这里有一个“EAGLE CAD”软件从原理图到实物的图片，大家看看。1.原理图

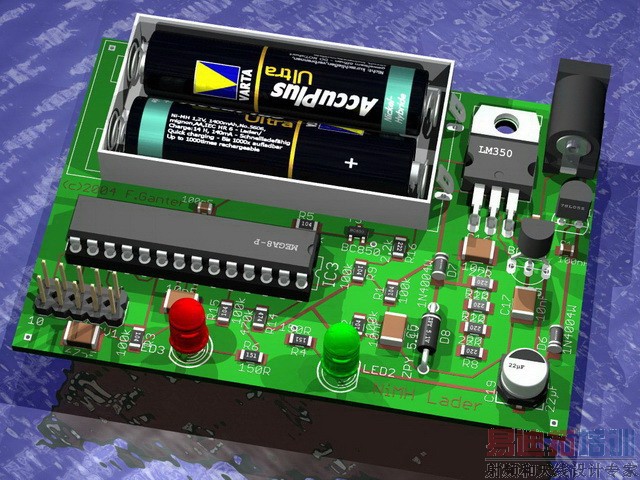

2.PCB 3D (文件太大1024 * 768，传不上来，现改小，但不清楚了)

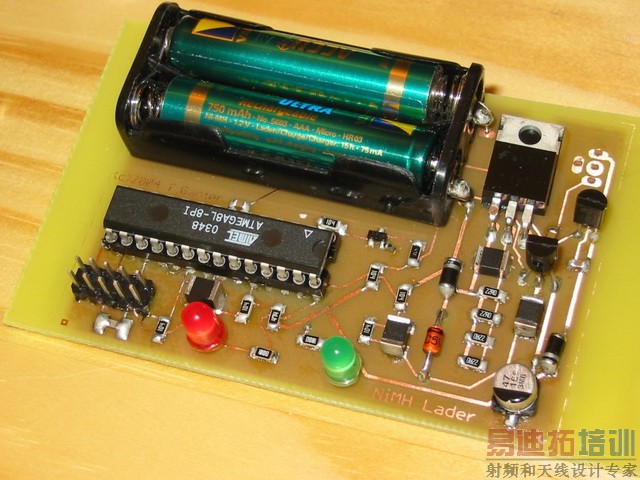

3.设计后安装的实物
楼上大侠能否把你的“EAGLE CAD”软件共享给大家用一下。不胜感激哦。
LAYOUT转IDF，pro/e导入时里mapping就可以了
关键那个solidworks算是很差的东东吧。
其实意义不大，最多添加一个高度就可以了，就算是体积要求苛刻的手持设备也没见哪个外壳设计的跟PCB紧密吻合的，空间上都是满足最大高度就可以了。
模具很贵不能随便更改，但若性能不好，可以改版、升级，但外壳的模具仍然继续用，否则难道也想让模具没事也改吗？
我还想找呢，只是得到这几张图，软件在网上始终没见着。
有这么真时的3D图，是不是拿PCB用相机拍下来的哦？
???
