PADS中最简单的删除层的方法
录入：edatop.com 点击：

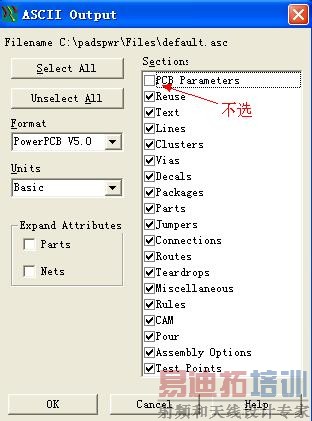

经验证，不管PADS还是POWERPCB，都可行，不管多少层，一定转成双层。如果要8层转4层需转双层后再添加层（没验证，因为我一般只要双层。）FILE——EXPORT——文件名——默认保存ASC格式——SELECT ALL——PCB PARAMETERS这个不选——OK再导入：FILE——IMPORT——选择刚才保存的ASC文件—— 一路OK，不管他报错。最后只剩下双层，走线可能丢失，但网络是OK的。有验证不行的朋友请留下附件，如果刚好对你有用的话请顶一下！
刚试了，原来的6层板输出再导入出现2016错误。请楼主继续跟进。
ok！验证成功，谢谢lz
刚刚找了个6层板验证了一下，没有问题，如果出现2016的错误，建议楼上用“I”命令检查一下数据有没有错误，我用的是PowerPcb 5.01，如果还不能解决，请楼上的留下PCB文件，大家一同探讨一下。
难道是版本问题，我用的是PADS2007.2,PCB数据没有问题，等改用POWERPCB5.01再试试看。
刚验证过,一切正常.又学一招.
刚试了一下,结果底层走线一根也没有留下！请问是不是有什么办法控制走线不丢?
OK不了，导前4层导完还是4层。
