PADS做好的PCB时如何输出贴片图保存为PDF格式(已解决但还有一点疑问)
录入：edatop.com 点击：
做好的pcb里如何输出贴片图保存为PDF格式,是不是教程里有讲,请大侠帮帮忙在这里支招
应该涉及到CAM，和lz同问！
File->cam->edit,在output device对话框中选择[print],然后选择PDF打印机。
前提是你的电脑上面装有PDF打印机。
学习了
哦！谢谢版主,我知道了！
PADS一键出gerber图文教程：
各位版主和大侠们请问是不是还有其它的方法呀?我见到有些人的PDF文档的颜色不同的呢?
陈志军

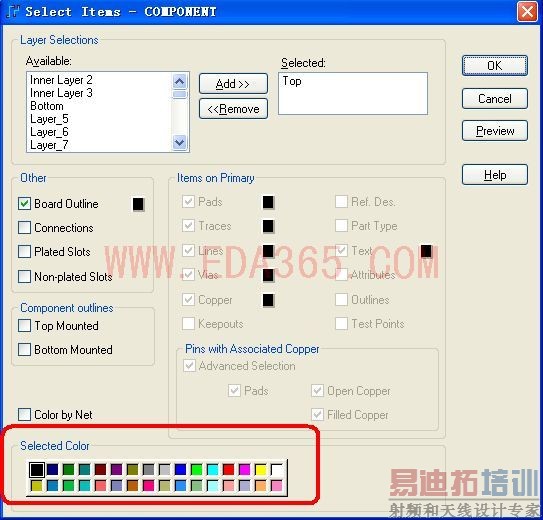

在CAM 中的LAYER 就可以对各个ITEM 设置不同的颜色了.
我选过了但是好像没有用呢！

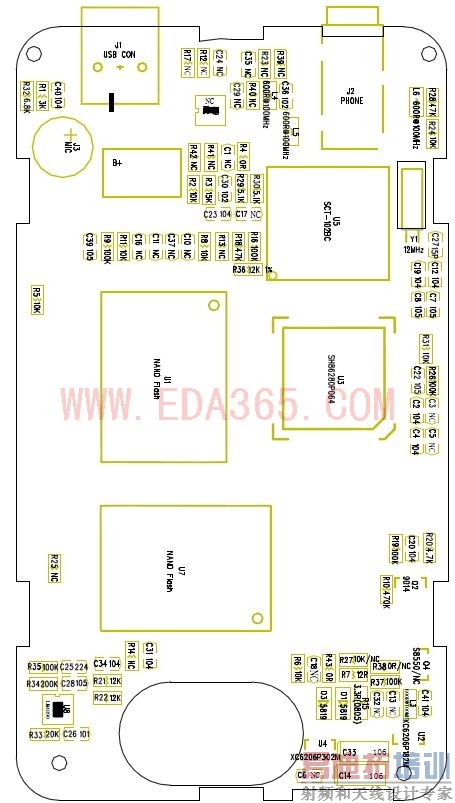

别人的是这样的呀
可以了,呵呵
