PADS Layout一键出gerber最好的办法是这样的

录入:edatop.com    点击:
pads Layout一键出gerber最好的办法是这样的:
以之前自己搞的比较完美的一个pcb作为蓝图
另存此pcb模式
设置一个模板2层板4层板等等
新建pcb的文件使用模板就ok
我就这样做的
这在比思pads教程里面也详细说明
哈哈
献丑了

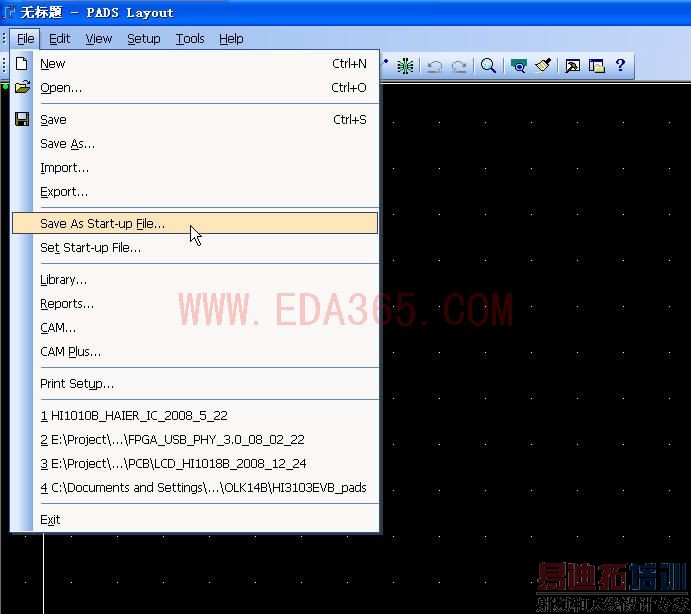

其实奥妙就file下拉菜单里面
很简单的
只要你的模板做好
新建的时候选择此模块

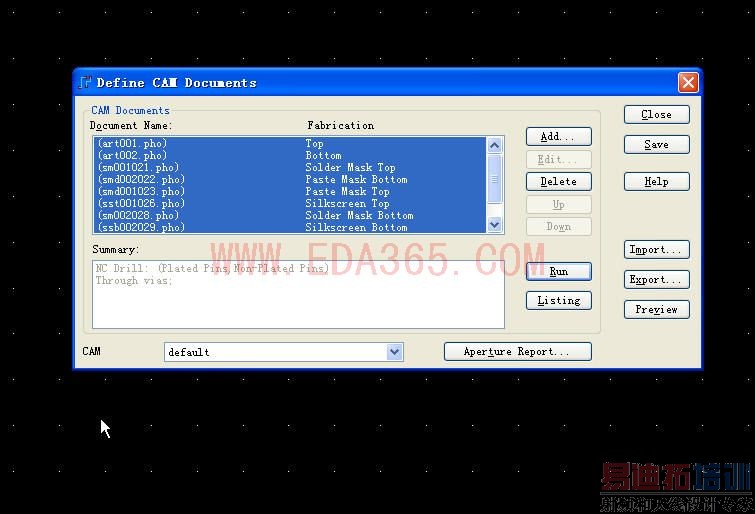

这样在cam输出的时候全选就可以导出了
就像万精油一样
怎么用怎么舒服
哈哈


学习学习!

这种方法也想得出来,太牛了

不是我想出来的
是我从教程里面学到 自己在实践出来的

条条道路通北京。
LZ的方法只能适用于自己或本公司。
如果是一些改板的,特别是其他工程师或其他公司的设计文件,
就不太可行的。

没有想的那么麻烦
应该是有办法的
方法见下面:

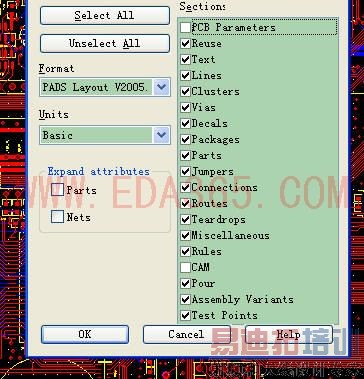

把工程文件导出asc文件 可以把pcb参数与cam参数去掉 其他保留
新建模板工程
导入asc文件即可
非常简单方便
见附图
原文件是我导字一个protel文件的

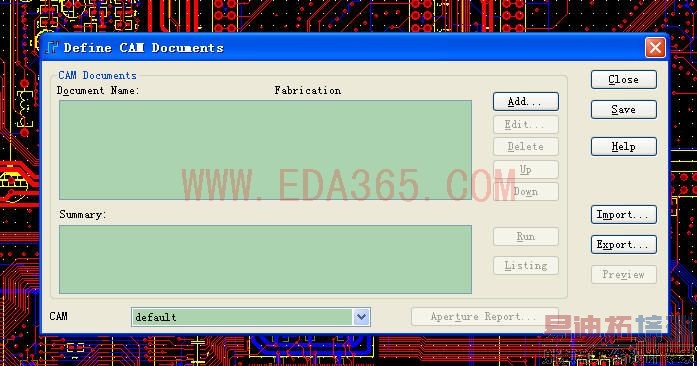

导后没cam数据

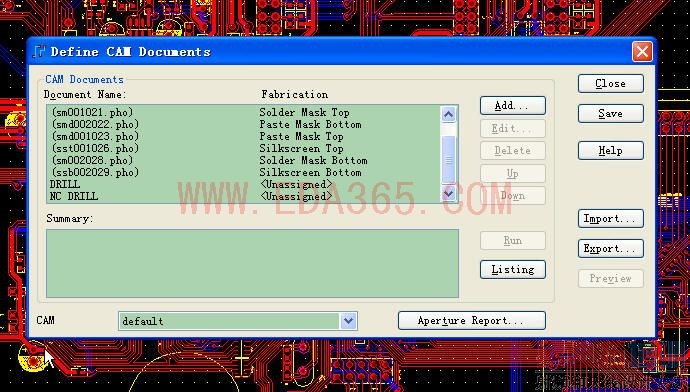

我按照我说的方法非常容易是就实现了
应该没什么难道吧
不会因为是不同公司的板子就不能用了
关键是把参数设置好
只要你要改版的工程文件层数设置与你设置的对应
就没任何问题
我是这样认为的
如果那不对高手可以指点



mengzhuhao

见附图 刚才忘记发了




你上面所讲的是其中一种方法。
但此种方法的不足之处,在于你将原文件又多导了一次asc,
然后再重新导入,此一步虽然不会出大问题,但有可能会掉一些数据。
如果就在客户的原文件中,调用模板,就可以比免一些疑难杂症的问题。万无一失。

特别是不同的软件版本之间。

很有道理

使用 @camdocs也很方便。……修改的地方也极少!

谢谢,学习啦

忽忽 不错 不过不太看的懂

上述的方法都可以採用, 都試試看吧!
