适用于锂离子电池和锂铁电池充电的富士通充电管理IC

本文将介绍能够对充电电压与充电电流进行独立控制，用于脉冲宽度调制充电的DC/DC转换器IC——“MB39A132(Nch/Nch同步整流)”、“MB39A134(Pch/Di非同步整流)”。

该产品的DC/DC转换器控制部分内置独立的AC适配器检测比较器，可以控制系统的电压源。

该产品对应于较宽的输入电压范围，实现待机模式下的低电流消耗，可以高精度地控制充电电压与充电电流，最适合于笔记本电脑等的内置锂离子电池充电器。

　　概要

该产品是用于笔记本电脑对应的2～ 4 单元锂离子电池充电的电源IC。内置输出电压初始设定功能，通过CELLS端子输入逻辑的切换，可以对充电电压进行2、3或者4单元的切换。

另外，通过ADJ3 端子的输入逻辑切换，可以对每个单元的充电电压进行设定。

MB39A132可设定为4.35V、4.2V或者4.0V;MB39A134可设定为4.2V或者4.1V。另外，通过外接电阻的使用可以进行任意的充电电压设定。

另外，该产品的DC/DC转换器控制部分内置独立工作的AC适配器检测功能，当AC适配器电压低于设定电压时，向ACOK端子输出Hi-Z信号。

与富士通现有的充电用途IC相同，该产品可以检测AC适配器的电压过低，通过对2次电池充电电流进行动态控制(动态控制充电：Dynamically controlled charging)使电压过低时保持在一定值。此外，该产品还配有软启动功能，以防止电源合闸瞬间浪涌电流造成过大的充电电流(MB39A132)。

　　特点

整流模式：

MB39A132：Nch/Nch同步整流

MB39A134：Pch/Di非同步整流

对应2，3，4单元电池组

内置了2个恒流控制环路

内置AC适配器检测功能(ACOK端子)

充电电压设定精度：

MB39A132：±0.5%(Ta=+25℃～+85℃)

MB39A134：±0.7%(Ta=-10℃～+85℃)

即使无外接设定电阻也可以进行可设定的充电

　　电压控制

MB39A132：(4.00V/单元，4.20V/单元，4.35V/单元)

MB39A134：(4.10V/单元，4.20V/单元)

*两种产品都可以通过外接电阻进行任意的输出电压设定

内置2个高精度电流检测放大器：

检测精度：

±1mV(+INC1，+INC2=3V～VCC)

输入偏压(MB39A132)：

+3mV(Current Amp1，Current Amp2)

输入偏压(MB39A134)：

0mV(Current Amp1)

+3mV(Current Amp2)

即使无外接设定电阻也可以进行可设定的充电电流控制(RS=20mΩ时2.85A)

可以通过外接电阻进行任意的充电电流设定

通过外接电阻可以进行切换频率的设定(内置频率设定电容)100kHz～2MHz

待机模式(ICC = 6μA)时，只有AC适配器检测功能保持工作状态

内置低VCC时的充电停止功能

内置时间可调整的软启动功能(MB39A132)

内置AC适配器部分的电流检测放大器单独工作功能

封装：MB39A132：QFN-32

MB39A134：TSSOP-24

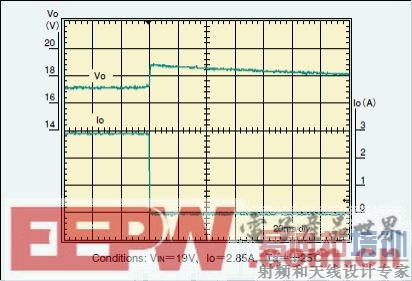

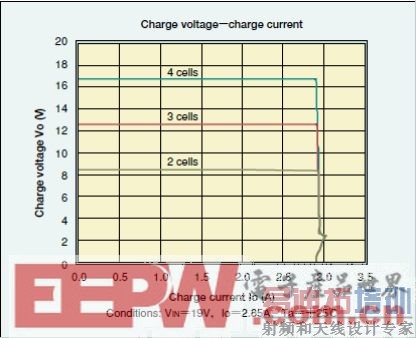

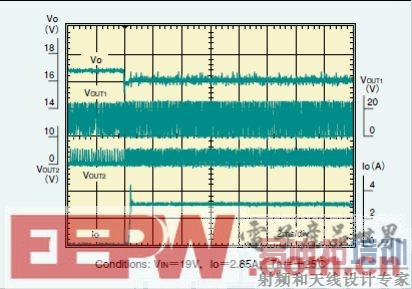

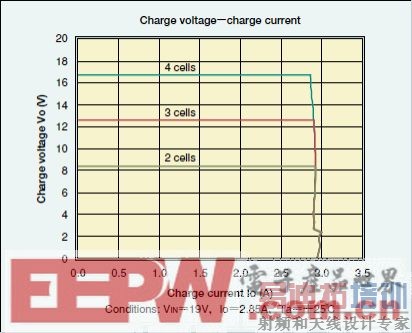

图1与图3为MB39A132/MB39A134的变换效率，图2与图4为恒流特性。图5～图8为电池装载与卸下时，负载急剧变化时的过渡波形图。图9与图10为结构框图。

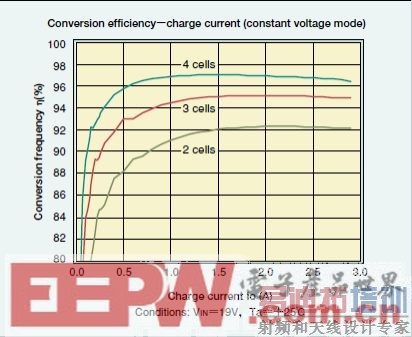

图1 MB39A132的变换效率(恒压模式)

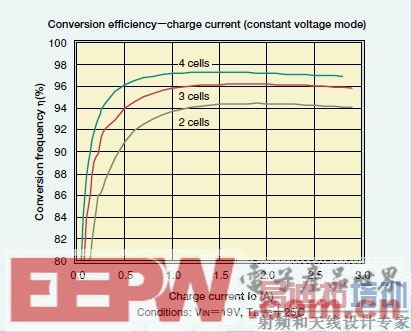

图2 MB39A134的变换效率(恒压模式)

图4 MB39A134 恒流特性

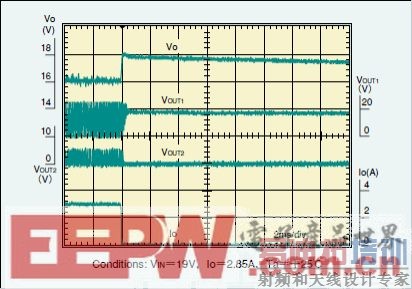

图5 MB39A132的负载急剧变化时的过渡波形(恒流模式)电池装载

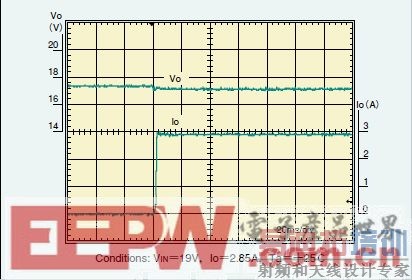

图7 MB39A134的负载急剧变化时的过渡波形(恒流模式)电池装载

图8 MB39A134的负载急剧变化时的过渡波形(恒流模式)电池卸下

　　功能说明

AC适配器电压检测电路

AC适配器电压检测部分(AC Comp.)检测到ACIN端子电压降到设定电压以下时，将AC 适配器电压检测部的ACOK端子设为Hi-Z。而且，电源将由VCC端子和VIN 端子中电压较高的一个提供。该功能的动作与CTL端子的输入水平无关。

　　时钟发生器部分

振荡频率可以通过RT端子上的外接电阻在100kHz～2MHz范围进行设定。

过热保护电路(OTP功能)

结温达到150 ℃时，将OUT1端子与OUT2端子设为“L”水平，停止电压输出。结温降低到125℃后，再次通过软启动功能开始电压输出。该功能可以防止IC过热。

　　应用产品

笔记本电脑等的内置充电器

手持型终端等

　　评估板与封装

另外，该产品的封装尺寸如下：

MB39A132：QFN-32

5.0mm×5.0mm×0.85mm(引脚间距0.5mm)

照片1 MB39A132的评估板

MB39A134：TSSOP-24

4.4mm×6.5mm×1.1mm(引脚间距0.5mm)

照片2 MB39A134的评估板

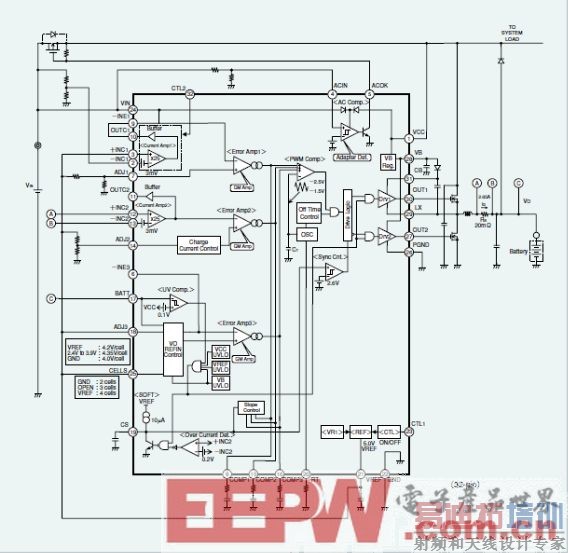

图9 MB39A132结构框图

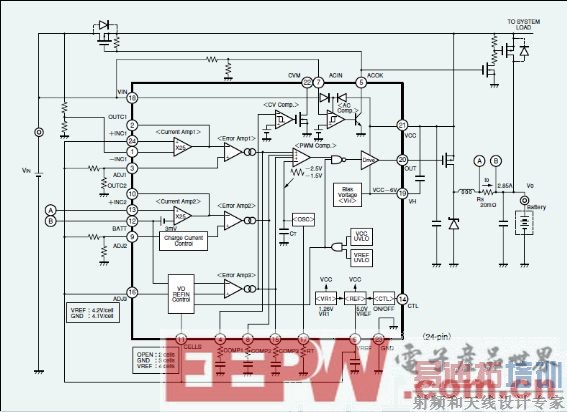

图10 MB39A134结构框图
