无功补偿装置及应用(八)

【编者按】“节能减排”是保持“可持续发展”的一项重要措施，提高电能质量、减小电网污染也提到日程上来。抑制谐波和无功补偿是两个重要的互相关联的技术措施。本刊从2009年第1期起，举办有关无功补偿装置及应用的讲座。

(上接总第125期P．43)

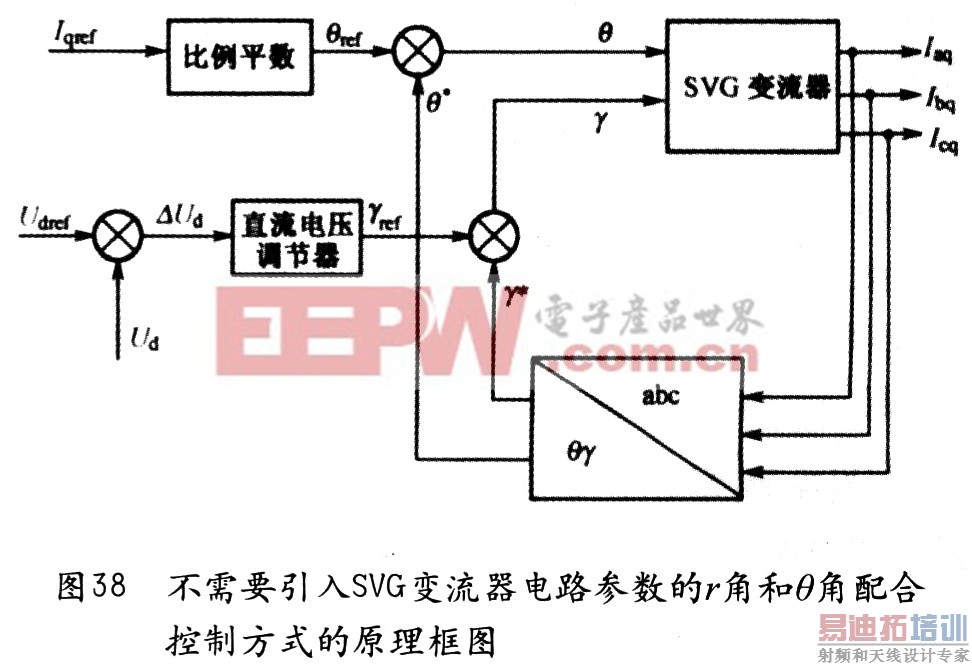

在图38中，γ角和θ角的反馈控制是通过坐标系(a、b、c)到坐标系(γ、θ)的变换来实现的。此原理框图中，不需要引入SVG变流器电路参数r+sL。
2)SVG电流的直接控制
上面介绍的SVG电流的间接控制多用于较大容量的SVG场合，要求应用大容量的电力半导体器件，因受开关频率的限制，SVG电流的间接控制不可能对电流波形进行实时跟踪。另外，在SVG电流的间接控制中，SVG变流器交流侧输出电压的波形为方波，存在较大的谐波电流。为了减小谐波和实现对电流波形进行实时跟踪，可采用跟踪型PWM控制技术。

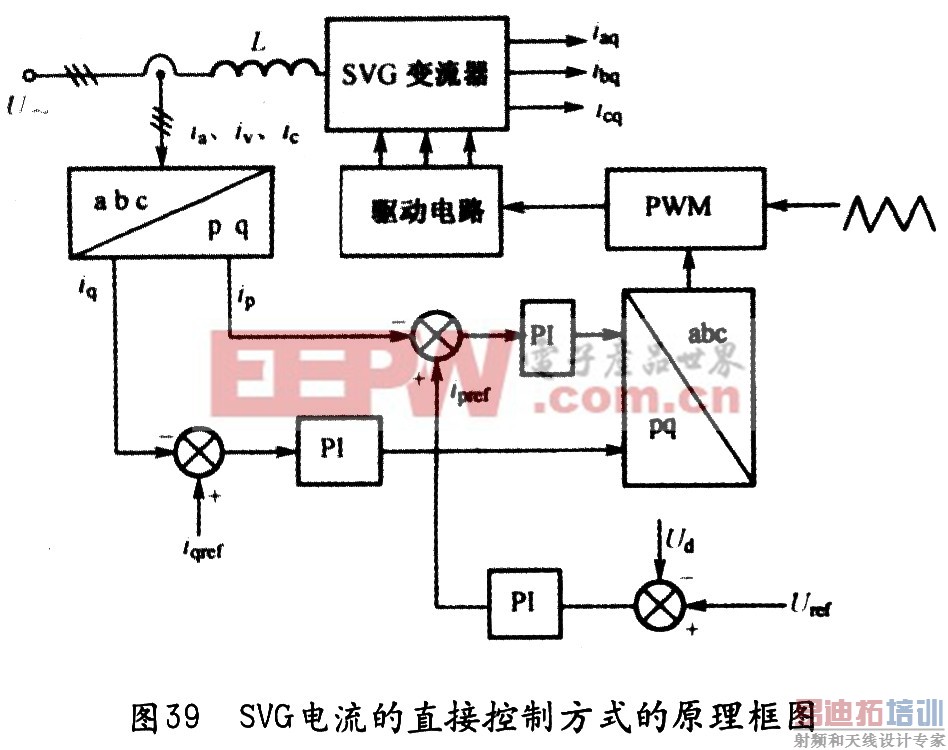

SVG电流的直接控制就是采用跟踪型PWM控制技术对电流波形进行实时跟踪的反馈控制技术。SVG电流的直接控制方式的原理框图如图39所示。图中，跟踪型PWM控制采用了三角波比较方式，瞬时有功电流的参考值ipref由SVG变流器直流侧电压外环反馈经PI调节器得到的，瞬时无功电流参考值iqref 可由功率因数外环调节器的输出得到，也可独立给定。[p]

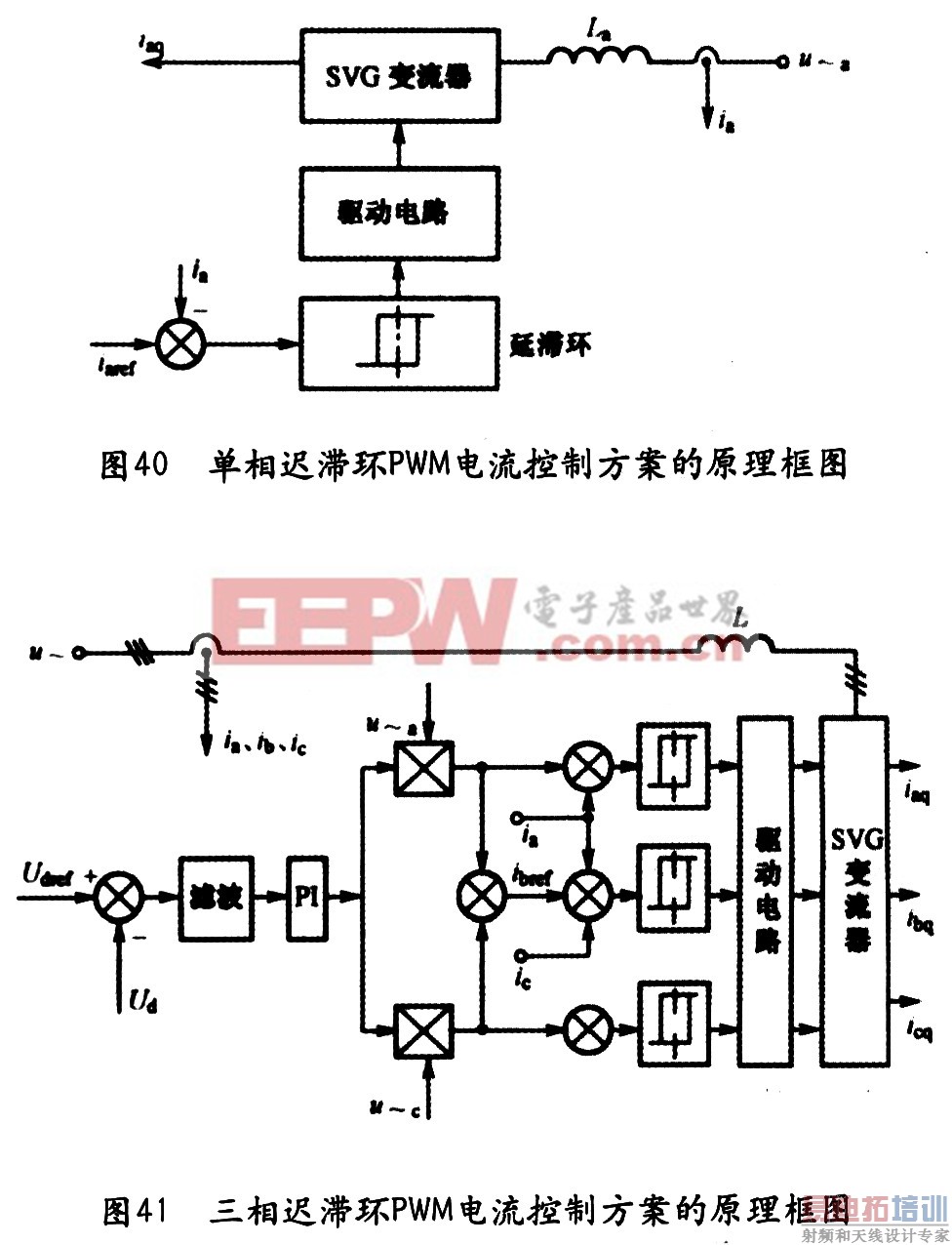

与固定开关频率PWM电流控制方案相比较，迟滞环PWM电流控制方案具有较快速的电流动态响应和较好的系统稳定性。但是，由于SVG的电流直接控制方式是对电流瞬时值进行跟踪控制，要求SVG变流器的电力半导体器件具有较高的开关频率。一般情况下，大容量电力半导体器件的开关频率均较低。所以，SVG电流的直接控制方式仅限于中、小容量的SVG。
2．5 各种无功功率补偿器性能的比较
上述各节介绍的各种无功功率补偿器性能的比较见表1。
