注水电机断路器信号灯闪光故障分析

录入:edatop.com    点击:

1 引言
目前在油田企业中,联合站内注水电机的启动必须与变电所开关相结合,联合站内的值班人员要启动注水电机,需事先通知变电所的运行人员。联合站的值班员启动注水电机后,变电所的运行人员才能操作注水电机断路器的控制开关。基于注水电机的这种特殊情况,以及在变电站开始施工时遗留的一些工程隐患.变电所进行设备检修时,就会出现操作断路器时信号灯闪光现象,给检修人员判断故障及处理带来影响,增加了检修人员的工作任务,浪费了检修时间。

2 断路器控制回路的基本工作原理
断路器是变电所重要的开关电器,用以安全地开断与接通注水电机回路的短路电流。在图1所示简图中,当断路器QF正常运行时KK处在“合闸后”位置,KK16-13闭合,红色信号灯RD发光,因为RD及附加电阻的阻值较大,TQ中虽有小电流但不会动作。若想手动跳闸,先把KK转至“预备跳闸”位置。此时KK14-15接通闪光母线+SM(时通时断的正电源),于是RD闪光,告知变电所值班人员跳闸回路完好,允许进行跳闸操作;而后把KK转至跳闸位置,由于KK6-7闭合而使QF跳闸,此时绿色信号灯GN发光;因为KK11-10闭合,且GN及附加电阻的阻值较大而不会使HC动作。


若把KK转至“预备合闸”位置,则KK9-12闭合,GN闪光,告知值班人员合闸电路完好,可进行合闸操作;当KK转至合闸位置时,KK5-8闭合而使OF合闸。

3 事故现象
检修某110 kV变电所时,注水电机612、613断路器(型号:ZN28-10)跳闸,运行人员在主控制室将信号复归后,预备合注水电机611断路器,当控制开关转到预备合闸位置,注水电机612、613断路器的红灯闪光,611断路器合闸后,注水电机612、613断路器闪光现象消失。[p]

4 故障原因分析
611断路器控制开关转至预备合闸时,+SM带电,这时产生的闪光电源如何与612、613的控制系统构成回路,导致612、613红灯闪光,通过仔细分析设计图纸,核对现场接线。查到问题所在。

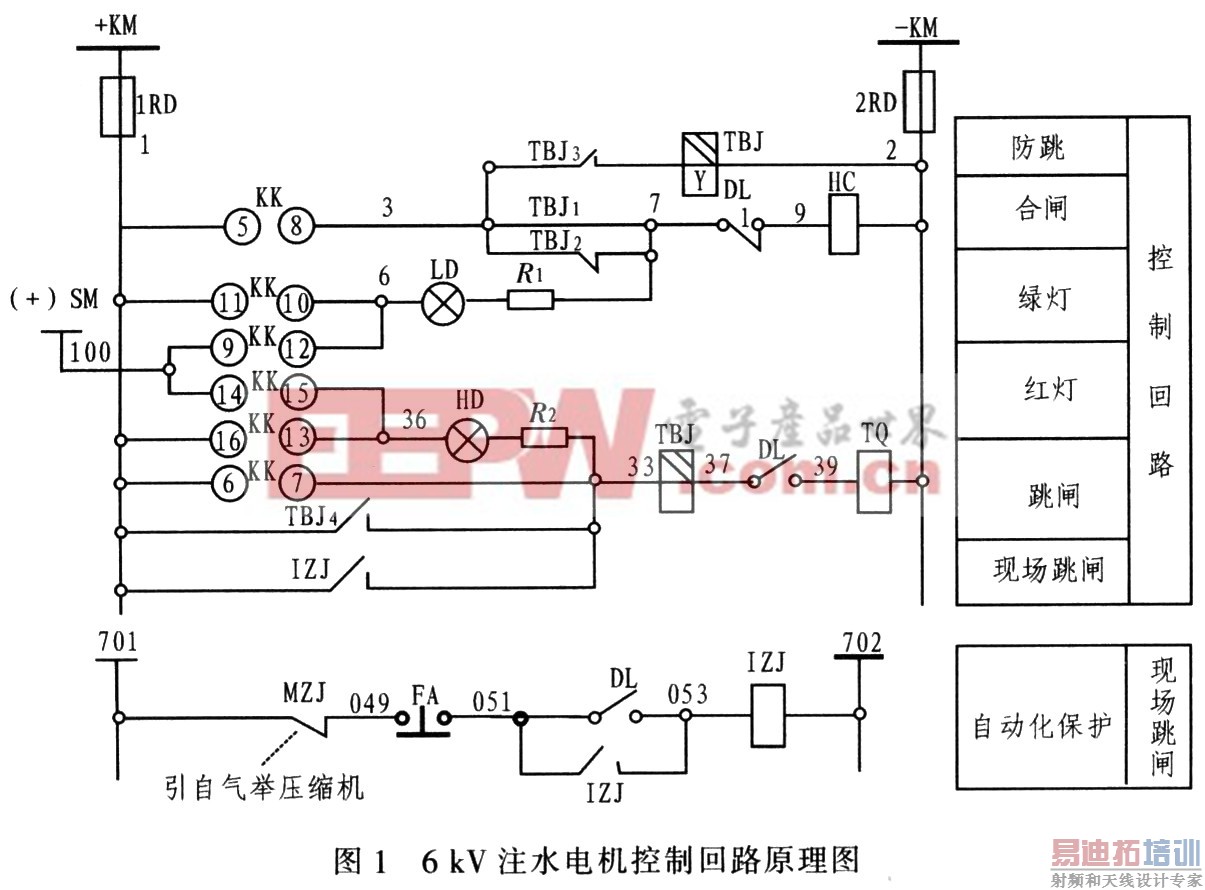

图1为6 kV注水电机控制回路原理图。图1中MZJ继电器是一个非电量控制继电器,在注水电机启动前。必须检查润滑油系统、油箱油位、降低油压、自动切换开关投入使用等,只有满足电机启动条件后,才能启动注水电机。MZJ的常闭接点断开;否则,MZJ常闭接点闭合。
联合站内注水电机故障停止运行时,常闭接点MZJ闭合,自动化保护回路导通,即:701→MZJFA按钮→DL常开接点→1ZJ线圈→702,1ZJ线圈带电,1ZJ常开接点闭合,跳闸回路导通,+KM→1ZJ常开接点→TBJ线圈→DL常开接点→TQ线圈→-KM。跳闸线圈TQ带电,断路器跳闸,由于 1ZJ线圈自保持、自动化保护回路依然导通,注水电机断路器将无法合闸。因此。当612、613注水电机出现故障时,612、613断路器跳闸,常开接点 1ZJ一直闭合,故611开关预备合闸时,+SM带电,612、613开关控制回路导通,+SM→KK14-15→HD红灯→R2→1ZJ常开接点→+ KM,则出现612、613开关红灯闪光。


5 改进措施
以下给出改进措施:
(1)加强对联合站注水电机的管理。严格按照制度记录复归按钮FA的通断,做好注水电机的开启记录;
(2)加强变电所值班人员与联合站内操作注水电机的运行值班员的配合,同时对自动化保护回路进行改造,使复归按钮安装在变电所里;
(3)变电所检修期间,联合站工作人员要加强注水电机的运行巡视,及时处理注水电机故障。

6 结束语
在工矿企业的变电所,由于客观因素,联合站远离变电所主控室,主控室无法及时了解联合站内的设备运行情况,因此应加强变电所与联合站内有关设备的联系,将注水电机的相关信号反馈到变电所内,以便运行人员及时作好记录,不再出现其他故障现象。
