采用晶闸管和限流电阻组成的软启动电路以及采用继电器和限流电阻构成的软启动电路

下图是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。当电容器 C充电到约80％额定电压时，逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。

图1采用晶闸管和限流电阻组成的软启动电路

采用继电器和限流电阻构成的软启动电路

图2是采用继电器K1和限流电阻R1构成 的防浪涌电流电路。电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源Vcc经电阻 R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正 常运行状态。限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采 用图3所示电路替代RC延迟电路。

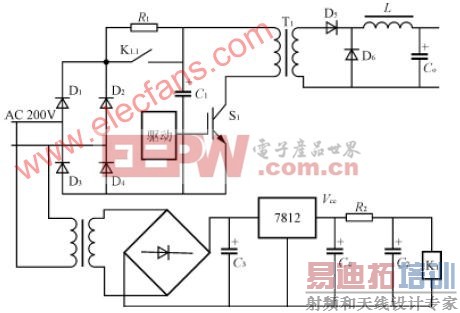

图2 采用继电器K1和限流电阻构成的软启动电路

图3 替代RC的延迟电路
