TCM809/TCM810应用电路
录入：edatop.com 点击：

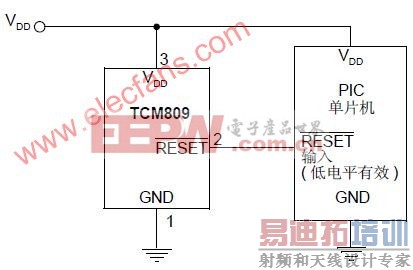

TCM809/TCM810应用电路
TCM809 和TCM810 为高性价比的系统监控电路，用来对数字系统的电源电压VDD 进行监控，并在必要时向主处理器提供复位信号。无需外部元件。
一般情况下， VDD 下降到低于复位电压门限值20μs（SOT-23）或65μs （SC-70）之内，复位输出有效。VDD 上升到高于复位门限值后，复位输出至少保持有效140ms。TCM810 RESET 输出为高电平有效，而TCM809 RESET 输出为低电平有效 。 当VDD 低至1V时，TCM809/TCM810 仍可保持有效输出。 上述器件采用3 引脚SOT-23B 和SC-70 两种封装形式。
TCM809/TCM810 经过优化设计，可以抑制出现在VDD电源线上的快速瞬态脉冲干扰。9μA 的低供电电流（典型值为VDD= 3.3V）使这两款器件适用于电池供电应用。
