Boost型PFC电路的控制原理
录入：edatop.com 点击：

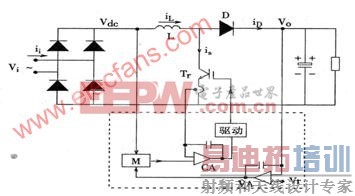

主电路：Tr：电流互感器
控制电路：M：乘法器;VA:电压误差放大器（K1）； CA：电流误差放
大器（K2）
工作原理：VA的输出：VA=K1（Vr-Vo）；整流电压：Vdc=kVin sint；输入电流的基准信号：M=VA，Vdc=K1kVin sint
CA 的输出：CA=K2（M-Is）；当K2无限大，Is=M= K1kVin sint
其中，Is为低频分量；Is 正比于Vdc(=Vin sint )
Boost PFC 波形图
