基于VIPer17H设计无电解电容LED驱动器

许多国家正在积极发展LED照明技术。高亮度LED要达到长寿命，并且要尽量小的光衰，温度的控制是关键，因此与其他光源相比，LED灯都需要一块比较大的散热器。为了获得理想的散热效果，将LED与散热器直接接触可以获得最小的热阻，将散热器暴露在空气中是一种简单有效的设计方法，但却带来了安全隐患，不过如果采用隔离的LED驱动器方案将解决此问题。在保证一定温度条件下，LED寿命可以轻松超过20000小时，因此驱动器的寿命将成为整个灯具长寿命的关键因素。

众所周知，电解电容是影响开关电源寿命的重要元件，限于电解电容的结构，很难匹配LED的长寿命要求，因此有必要开发一种无电解电容的驱动器。此外根据能源之星于2008年11月发布的固态照明灯具计划标准1.1版，其中对LED驱动器的PF值提出了要求，即民用灯具大于等于0.7，商用大于等于0.9。

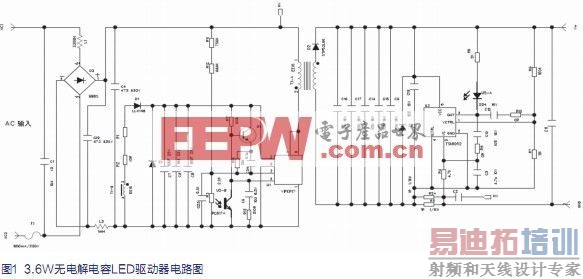

本设计使用ST的新VIPer系列控制器VIPer17H，对标准应用电路进行一些修改后开发出一款3.6W无电解电容LED驱动器。输入为100~240Vac/ 50~60Hz ，输出为10V/360mA(平均值)，电路图如图1。

VIPer17是意法半导体(ST)新一代单片集成控制器，采用了BCD6和SuperMESH制程(图2)，拥有更低的待机功耗，开关部分是一颗耐压800V的MOSFET，加上完备的保护功能，包括OVP、OCP、OTP、SCP、Brownout等，可以使设计拥有更多的安全裕量。

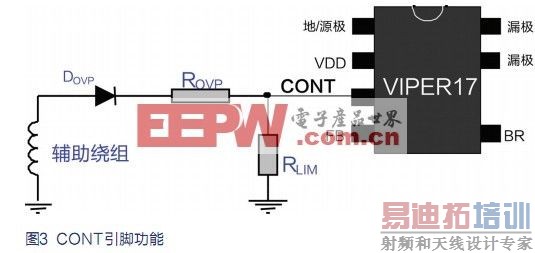

在此芯片的7个引脚中，CONT脚比较特殊，具有两个功能，见图3：

1. 设定允许流过MOSFET的最大电流值Idlim;

2. 设定过压保护点。

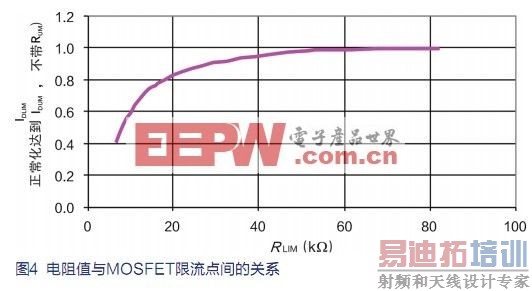

此3.6W无电解电容设计即是利用该引脚改变Idlim值来实现，根据芯片工作原理，当CONT引脚外接一颗电阻Rlim到GND时，在一定区间内，随着电阻值变小， MOSFET的限流点也会相应的变小，对应关系见图4。从本质上看，随着Rlim的变小，是改变了流出CONT引脚的电流值，从而改变内部的限流点。因此，如果再通过电阻连接CONT引脚与输入整流桥的输出端(如图1的R11，R12)，那么流出CONT引脚的电流将会跟随输入电压变化，进而改变限流值，输入升高，则限流点变大，反之亦然。通过这一步的变化，我们可以看到，流过开关管的电流值在一定程度上跟随输入电压变化，输入特性类似于PFC电路，因此可以采用PFC的电路结构，一个小容值的输入电容(一般为薄膜电容)。此设计采用的是一个0.1mF的薄膜电容，同时控制回路也类似于PFC电路的设置，非常低的回路增益穿越频率，这样可以获得相对高的PF值和稳定性。此时输入端的电解电容已经去掉。在满足EMC要求的前提下，此电容的取值可以尽量小些，这样可以获得较高的PF值。

随着技术的不断进步，陶瓷电容正在越来越多地进入中低压电解电容和钽电容的应用领域，陶瓷电容具有更低的ESR以及非常长的寿命，这两点优势很适合LED驱动器，此设计中，次级采用5颗10mF/16V的陶瓷电容作为滤波电容。同时初级的VCC供电电路也采用了陶瓷电容，不过因为供电电流很小，电容的自身发热少，寿命的降低不如主电路滤波电容显著，为了降低成本也可以使用电解电容。

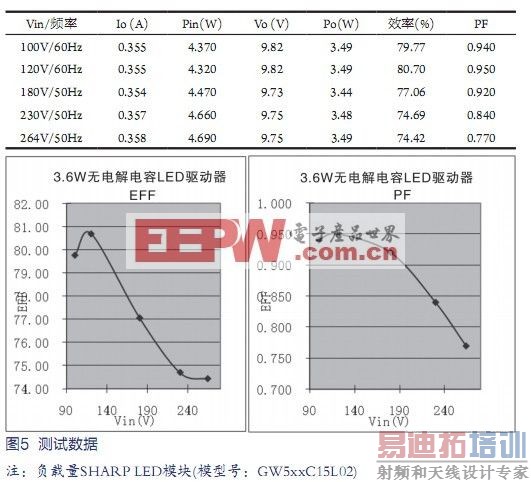

到此，一款无电解电容的LED驱动器设计完毕，测试结果见图5。从实际可知，由于输出的电容的低容量以及类似PFC的控制回路设置，输出电流的工频纹波很大，甚至会到零，不过此频率为100Hz，人眼是看不到闪烁的;需要指出的是为了维持在一个工频周期内输出平均电流的恒定，电流的峰值是输出平均值的1.7倍，而灯具设计时是按平均电流来选择LED灯，因此峰值电流将对LED造成冲击， 不过大多数LED可以承受这样的冲击，只要限制在一定范围内，比如SHARP的LED在此条件下，可以耐受额定值3倍的电流。除此之外，另一个难点在于滤除差模传导噪声，由于采用了小容值的输入滤波电容，以及类似PFC的工作方式，使差模传导噪声高于普通的反激变换器，因此在图1中，为了满足EMI要求，增加了X电容和差模电感，由此带来了体积的增大和成本的上升。不过为了获得与LED灯匹配的长寿命，同时满足相关的标准，此方案提供了一个新的选择。

参考文献：

[1]Adragna C.Design equations of High-Power-Factor flyback converters based on the L6561[R/OL]. http://www.st.com/stonline/products/literature/an/5956.pdf

[2]15 W offline TRIAC dimmable LED[R/OL]. http://www.st.com/stonline/books/pdf/docs/14425.pdf

[3]Viper17,offline high voltage converter[R/OL]. http://www.st.com/stonline/products/literature/ds/14419.htm

[4]ENERGY STAR Program Requirements for Solid-State Lighting Luminaires[R/OL]. http://www.drintl.com/temp/ENERGYSTAR_SSLCriteria_V1_1.pdf

[5]6W single-output VIPer17 demonstration board[R/OL]. http://www.st.com/stonline/products/literature/an/14654.htm
