电子管制作的发射机

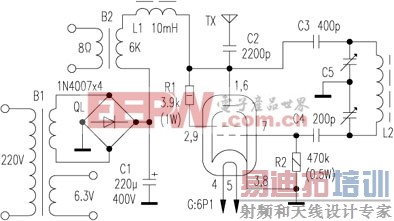

电路见下图：其中B1、B2、G、R1、R2、C2、C3、C4、C5都用拆机品。因嫌机内的电源滤波电容体积太大，所以另用了一个彩电滤波电容。L1选用22mm的漆包线在MX-2000的磁环上绕100匝。L2决定电台的发射频率。如果频率选在中波波段时，L2可选用35mm的漆包线在中波磁棒上30 +50匝，或选用13mm的漆包线在25mm的纸筒上密绕90匝。这样发射频率会落在550-1650kHz之间。如果选用短波波段时，L2可用 0.5mm的漆包线在16mm的纸筒上间绕9匝。这样构成的振荡器频率就落在6~18MHz之间。C5为空气双联，其容量为360pFx2。B1为原机电源变压器。高压部分整流改用4只IN4007。B2为原输出变压器。C2、C3、以为机内拆得的云母电容，其中C2、C3耐压以大于400V为佳。R1、 R2也可自己购水泥电阻。因牦散功率较大，其功率选≥IW。TX为1／4天线，可用一段粗导线代替，‘长度约为发射波长的1／4。笔者选用的是3mm、 8m长的漆包线。整个电路安装无需使用敷铜板，直接用一块胶木板，在其上钻．孔，搭棚焊接即可。只要元件良好，装好后电路即会起振，起振时G内能看到浅蓝色的电子流，并伴有“咝咝”的声音。如果有条件，可做一个简单的场强仪，通过调节R2使发射场强达到最大。天线可通过绝缘子垂直安装在墙上。接上天线后在 B2处输入5W左右的音频信号，将一个收音机和发射机的距离拉远，收音机应能清晰地收到信号，失真度也不应很明显。若发射时交流声太大，接地便能解决。经实测，发射功率有4．5W之大，所以实验时务必遵守国家无委会的有关规定。
