采用乘法D-A转换器IC的廉价8位D-A转换器

录入：edatop.com 点击：

电路的功能

8位D-A转换器的作用是把数字系统中的数字信号经转换后输出给记录仪或X-Y监视器。本电路由廉价元件构成。

因为使用了C-MOS D-A转换器，正、负极性的基准电压均可输入，此外，若在基准电压输入端输入交流信号，则可进行数字调制。

电路工作原理

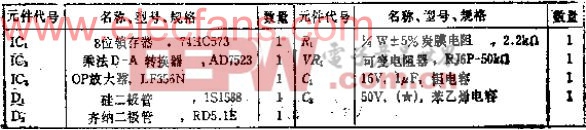

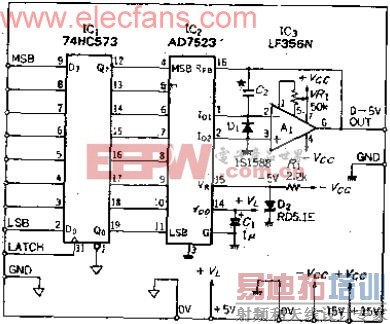

IC1是用来锁定数字数据的锁存器，用时钟信号的上升沿保持数据。AD7523是薄膜梯型电阻和C-MOS开关构成的8位DAC，完成基准电压VE和数字数据的乘法运算。由OP放大器A1进行电流-电压转换。输出电压EO为（数字数据/256）*VE，数字数据范围为0~255的二进制数。
