3.5V电源、工作稳定的低电压、低功耗基准电压发生电路

录入:edatop.com    点击:

电路的功能

三端式电路可广泛用于需要恒流置偏的场合,可则外接电阻RSET在1UA~10MA范围内随意设定输出电流。

I+=10UA时,要保证恒流,必须的端电压为0.7V,比较低。在低电源电压的电池驱动电路中则可提高电压利用率。

电路工作原理

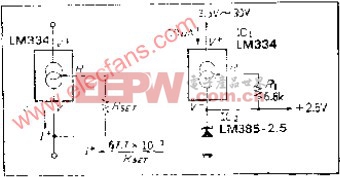

国际半导体公司LM334是三端子调节器,可用外接电阻RSET设定I+=66.7*10的-3/RSET的电流,如RSET=6.8欧~68千欧,则可获得1UA~10MA的恒定电流,调整率为0.02%/V。

具体应用实例有:用3.5V以上的电压置偏电流带隙基准电压二极管。如果工作电流在10UA以上,则决定恒流电路的电流调整电阻R1可用下式计算:

其他的应用例子还有:用来设定可编程OP放大器的工作电流,也可用于锯齿波发生电路、限流器、与外接二极管组合起来的基准电压发生器等。可广泛用于恒流置偏。
