可为一端接地负载提供恒流的电源电路
录入：edatop.com 点击：
电路的功能
电流源是为阻值有变化的负载提供恒定电流的恒流源。通过输入恒定电流，可以测量电阻（或电压），恒流源也可用于半导体传感器的驱动电路。本电路中，因为把基准电压接在电源上，很难用外部电压控制，所以用可变电阻来进行电流调整。

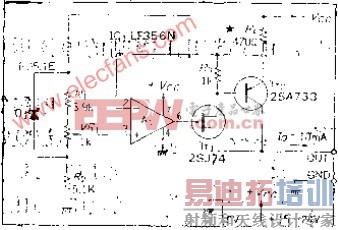

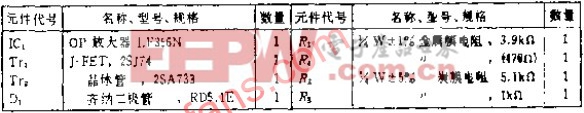

电路工作原理
为了便于理解电路的工作原理，把+VCC作为基准电压，OP放大器A1的输入电压不能在+VCC附近，因此把它降低5V左右，这样同相输入电压约为10V左右，那么要求V1的反相输入电压也应在10V左右。R4两端产生的电压则被控制在4.7V即要使IO=4.7V/470Ω=10MA的恒定电流流过。可变电阻VR1的作用是对输出电流IO进行微调，使其正好为10MA。
TR1用P沟道FET，是为了使TR2的基极电流不产生误差，若把FET的栅极电流看作零就很容易理解。
