可以获得UA级电流的小电流发生电路
录入：edatop.com 点击：
电路的功能
恒定电流源是当负载电阻改变时也能提供恒定电流的电路，多用来测量电阻或阻抗值。本电路适用于微弱电流电路，使用J-FET作为电流控制元件，电路组成非常简单，可获得高性能恒定电流源（因电流无输出，所以称为电流源）。

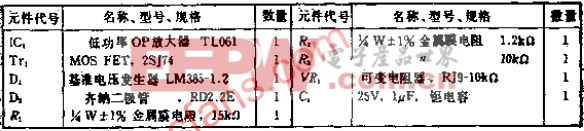

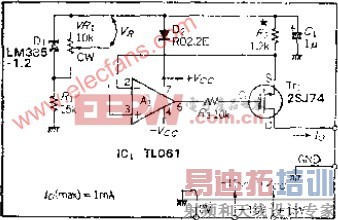

电路工作原理
电路的工作原理：把+VCC看作基准电压则很容易理解。如果在OP放大器的同相输入范围附近工作，电路就会不稳定，所以用齐纳二极管D2进行大约2V的电平移位。
OP放大器A1是误差放大电路，它的作用是使VR1分压后的基准电压VR与RZ两端产生的电压相等，改变基准电压，便可随意设定恒定电流值。最大电流由R2确定，IO=1UA时，R2=1.2/10的-8次方=1.2M，R2可根据要求设定。如果电流值变小，A1的输入偏流IB就会造成误差，因此，应选用IB值小的OP放大器。
