可产生0~100NA电流的微电流发生电路

录入：edatop.com 点击：

电路的功能

“可以获得UA级电流的小电流发生电路”是为负载提供恒定电流的电路，而本电路是由被正电位置偏的元件吸收恒定电流的微电流恒流源。为使电流恒值能够随意连续可变，采用可旋转十圈的分压器对基准电压进行分压，便可直接读出电流值。再通过切换电流传感器电阻R3和R4，便可产生大范围的微小电流。

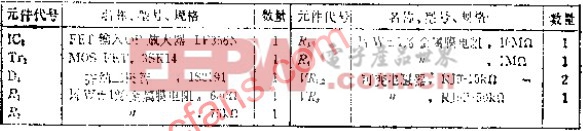

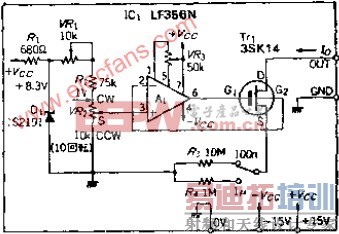

电路工作原理

如果把地电平0V作为基准，则要使OP放大器A1的同相输入电压和FET的源极电位相等。电流控制电路TR1之所以采用了MOS FET，是因为T+1基极电流会造成误差，必须采用栅极电流非常小的元件。基准电压为1VMAX，也可以用带隙低电压基准二极管。

调整VR1，使VR2在电流调到最大时产生+1V电压。VR3用于失调调节，而且为了改善VR2的固定精度，也需要VR3。
