请别人焊接元器件的时候，应该给他什么东西呢？
录入：edatop.com 点击：
我的系统用了很多贴片电阻电容,我要是自己买来焊,很麻烦.所以,我想请人焊.
首先,我要给他一张图,让他知道什么地方该焊什么样的电阻电容.
在背面.我生成了一个cam文件,用打印机打印出来了.有外框,有阻值,容量等. 但是我发现,这个文字都是反过来的.
在生产的时候,丝印层都是用透视图,这个没有问题.
但是,我想打印出一个图,给帮我焊元器件的人.请问,这该怎么 办?
首先,我要给他一张图,让他知道什么地方该焊什么样的电阻电容.
在背面.我生成了一个cam文件,用打印机打印出来了.有外框,有阻值,容量等. 但是我发现,这个文字都是反过来的.
在生产的时候,丝印层都是用透视图,这个没有问题.
但是,我想打印出一个图,给帮我焊元器件的人.请问,这该怎么 办?
给他板子和带有元件位号的BOM

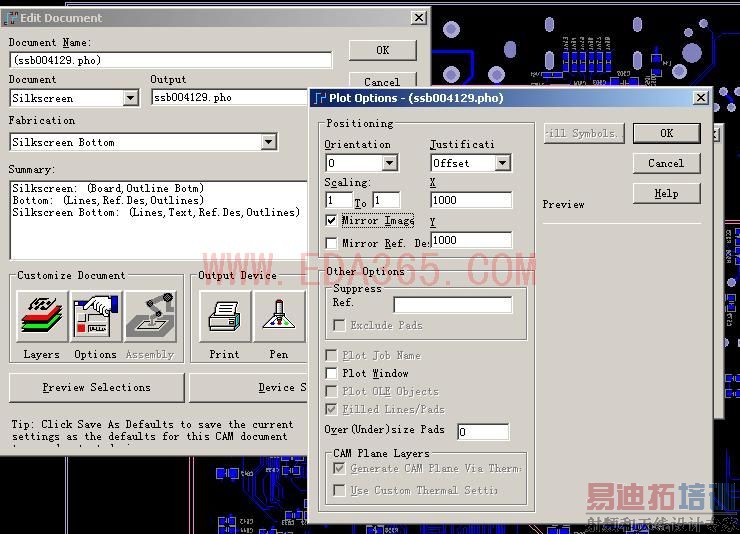

底层丝印在CAM里勾上那个镜象就好了
需要零件作標
