如何保存PADS PCB文件中的元件封装?

录入:edatop.com    点击:

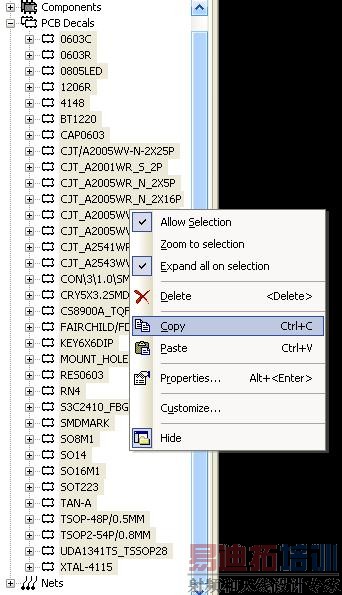

如图,PCB文件是别人发给我的,软件是PADS LAYOUT 2007,请问我该如何保存该PCB文件中的元件封装到我自己的库中?点图中的COPY后我不知道在哪里paste。

你在导航栏里面不能操作的。在图版界面内,用filter选择component——》全选——》右键save to library

在2007中BGA的PIN字母不能另存.就是说BGA的封装库另存后PIN的字母就没有了或只一部分有.如:只有AA1,..AB1...AC1....却没有A1....B1....,有人知道这是什么原引起的?

你在工作文件界面操作保存嘛,你那样不能保存的,首先你:1,右键选择元件(如果是全部的话就用左键在空白工作区域-拉)选中后-右键-保存元件到库-选择你需要、全部的元件并选择存放位置-OK!如有相同元件会给予警告的!

听qiuqingjie的!
