PADS2007中，BGA器件fanout出的电源或地的过孔，那个十字叉的大小可选么？
录入：edatop.com 点击：

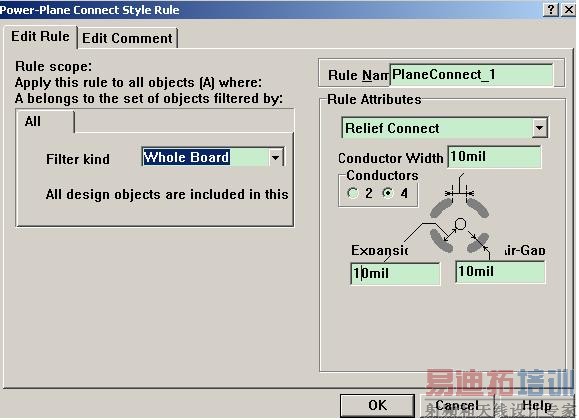

用的PADS2007，多层板中，已有地层和电源层，问一下BGA引出的地或电源的过孔，会自动有个十字叉，请问这个十字叉的大小PADS2007可选么？记得以前在protel中是可以的，请看附件。各位大侠BGA引出的电源或地的过孔一般如何处理呢？
哪位知道啊？谢谢！
好象就是参数里THERMALS项里的值，大概每层都相同吧。
里面的选项一个是宽度，就是伸出几个线的宽度？然后还有就是选择伸出线的个数？就这两个选项吗？
可以，你把层改成混合层就行了，你定义成CAM层就是这样啦，还有POUR VIA要全部选择FIOOD ALL的，就OK拉.
我看你提的问题是负片。这个要在最初做元件封装的时候，对引脚（焊盘）增加设置参数。
我从pads2007导入到protel看了，结果expansion这个值始终为20mil，conductors值始终为2？看来得在protel里面改了，呵呵
把十字叉显示关掉就好了，这个没有影响吧。参数里Thermals => Show General Plane Indice前面的勾去掉就可以了。
