怎么设置元件以45度角旋转？谢谢
录入：edatop.com 点击：

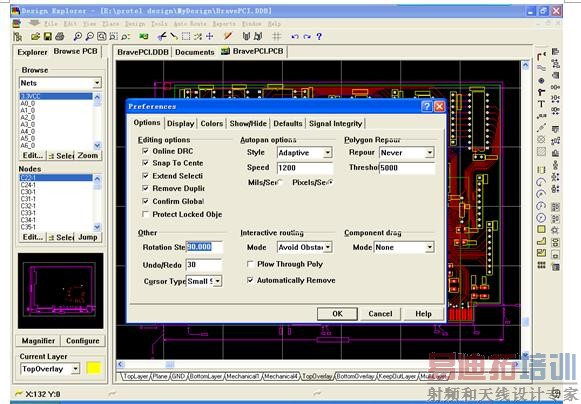

Protel99se:Tools--preferences--options--other--Rotation step值改45。如图：

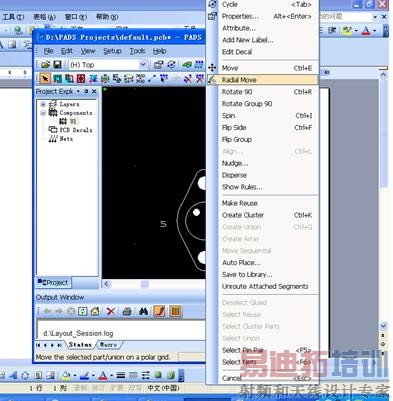

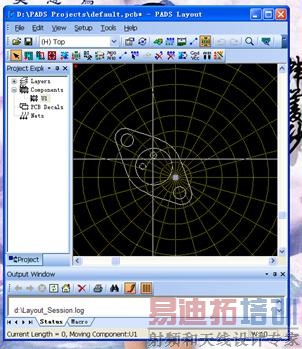

PADS layout选中要旋转的元件---单击右键弹出菜单----点Radial Move后按极坐标轨迹移动即可（每移动一下15度）。如图
点元件--==PROPERTY，在角度里面输入45
谢谢分享好资料
