用POWERPCB输出GERBER文件,怎么知道那些是正片、负片,又怎么知道是那一层,

录入:edatop.com    点击:
用POWERPCB输出GERBER文件,怎么知道那些是正片、负片,又怎么知道是那一层,是单纯靠文件名吗?

靠文件名也可以区分。但是如果是六层以上的板你最好在层里面打个标示。如果没有任何标示的话,你给到厂家他们都回返回来问你的。但是正、负片是很容易分的出的。

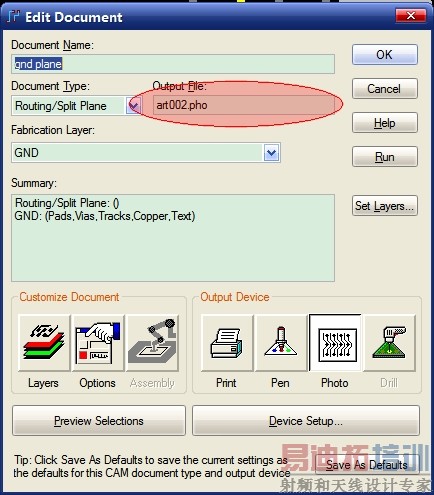

简单一些的板子用默认的文件名是可以分得出来的。按开头字母分类,如上图art表示走线层,后面的001表示第一层(top层),002表示第二层,以此类推,ss=silkscreen,001表示第一层,026表示第26层,所以表示top silkscreen 。sm=solder mask…………自己去看一下每一层的文件名就清楚了。不过一般都是会在每一层上做好标识,这样才比较好确认。

明白了,谢谢二位!

直接改了光绘文件名就可以了,好区分多了。
