power pcb从未见过的问题.请指点

录入:edatop.com    点击:

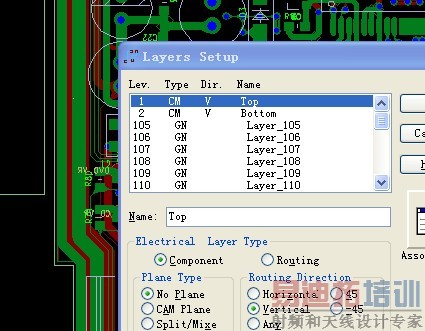

各位大师们,这个层的105层怎么样该成第3层?

layers setup-enable/disable-勾选即可.

不知道能不能帮上你?


只能把105层变成65层。不知有谁知道?

顶下贴再说。

先将此图以3.0以下低版本导出,然后再导入,这样就可以了。因为3.0以下版本,会将100层以上的层自动更改为从1层开始,你可以试一下吧!
