请教高手，坐标文件是做什么用的，怎么制作？
谢谢！

smt贴片机要用到，

谢谢，能说的详细点吗？

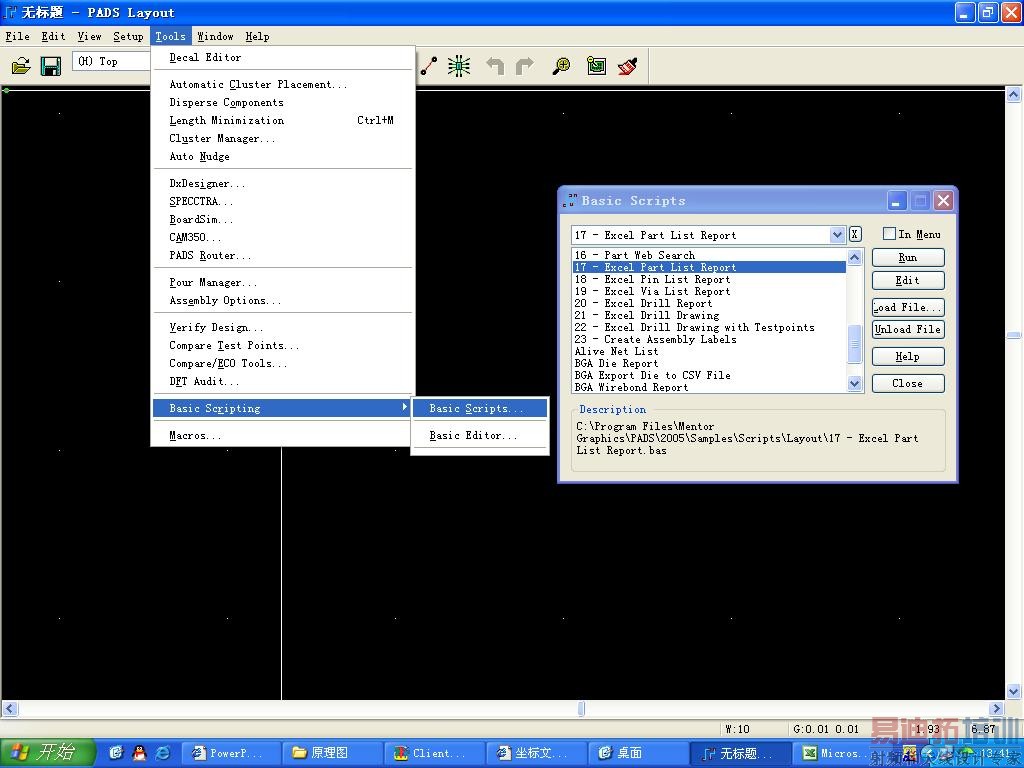

贴片机的吸嘴抓到一个料后，要把它放在PCB板上相应的位置，就是靠坐标来确定的，除了坐标还要有角度，不然元件就贴歪了。贴片机工作前先编好程序，没有坐标文件的时候就靠机器一个元件一个元件的找好，或者手工卡尺量一下，你到贴片厂看看就知道了。图中17项就包含坐标和角度等。

楼上的说得真好！好了解工艺啊.

的确说有很好，还想问一下，17项就包含坐标和角度，那其它项呢？

顶下贴再说。
