我铺铜铺出的是珊格＾＾＾＾

录入：edatop.com 点击：

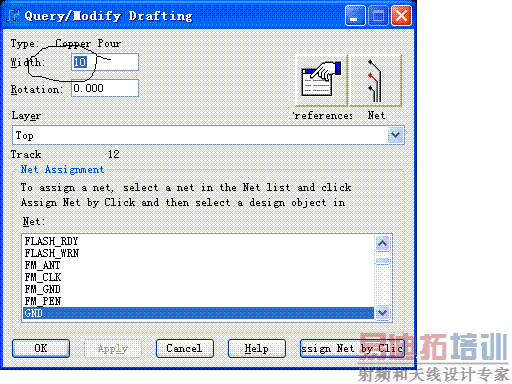

我铺铜的时候怎么出现的都是珊格（见附件），请教一下怎么才能设置铺出的是铜皮呢？

可以了，谢谢２楼的高人

把铺铜栅格设置小一点。

楼上的可行。直接可以上。改GND线宽也行，不过板层多了，改起来麻烦。

你在options找Grid,再找Hatch Grid,把Copper的值设置成小于2楼图片中的Width值,再重新铺铜就可全部铺成铜皮.Hatch Grid里Copper值大于Width值,铺出的是栅格铜皮.Hatch Grid里Copper值小于或等于Width值,铺出的是实心铜皮.

一楼是灌铜后的图,要分配网络.

顶贴排序

2楼正解，6楼说的好。顶2.6楼的朋友。
