连接器 PCB封装定位孔如何设置
录入：edatop.com 点击：

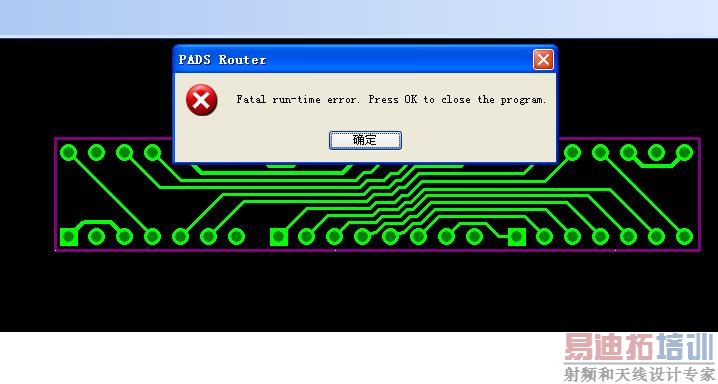

安装了一个PADS2007，在用PADS Router对整个板子进行自动走线时，就出现以下对话框:Fatal run-time error,Press OK to close the program.按确定后就自动退出PADS Router程式另还有以下问题请教：1.在PADS Layout中制作PCB板定位孔时，在工具栏中找不到添加焊盘的工具，是否是只能以PART元件名中在ECO中手动添加单个焊盘的PART。2.在PADS Layout库中制作带定位柱的连接器封装时，封装中的定位柱孔，除了用焊盘去作以外，是否还有其它方法去作，在Protel中可以在机械层中添加圆即可，在PADS Layout中没有机械层，在Drill DRawing中添加圆是否可行。
Fatal run-time error,Press OK to close the program 我以前也碰到过..应该是软件存在的BUG吧.误操作后会出现这种情况,应该只有正版的软件可能有挽救的机会吧关于你后面的12两点,应该都是在ECO中导入已做好的PART元件吧..我一直都是这么做的.呵呵感觉挺好的.思维固定了,没多想过别的...谁有更好的方法吗??
多谢二楼的回复！我现正在漫漫学习中。
顶贴排序
