logic网络标号问题
录入：edatop.com 点击：
用LOGIC画原理图除了用off-page连接网络外，还可以怎么填加网络标号？
Line 109 , Section *DEL_ATTRIBUTE*
"Comment"
* WARNING: Processing command to delete attribute "Comment" from Component Q1.
* The attribute is also inherited from Decal SOT23.
* The change is not fully reconciled for cases where the schematic
* does not support hierarchical attributes.
好多这样的警告。

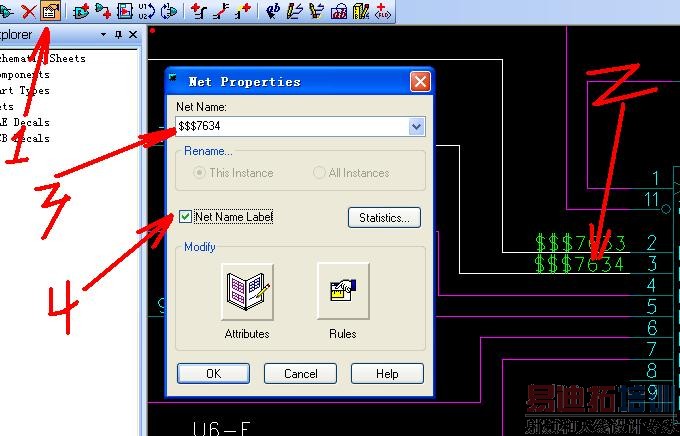

如上图（在2007版），你应该会了。在5.0版中你的第一步是按“i"图标（属性图标）其他的一样。其中第二步，一定要点离开元件的第一段连线，第三步修改为你定义的网络名，第四步勾上使网络名显示出来
多谢，已经好了。
