已解决谢谢大家~长成这样的图形怎么修改呀?~~
录入:edatop.com 点击:

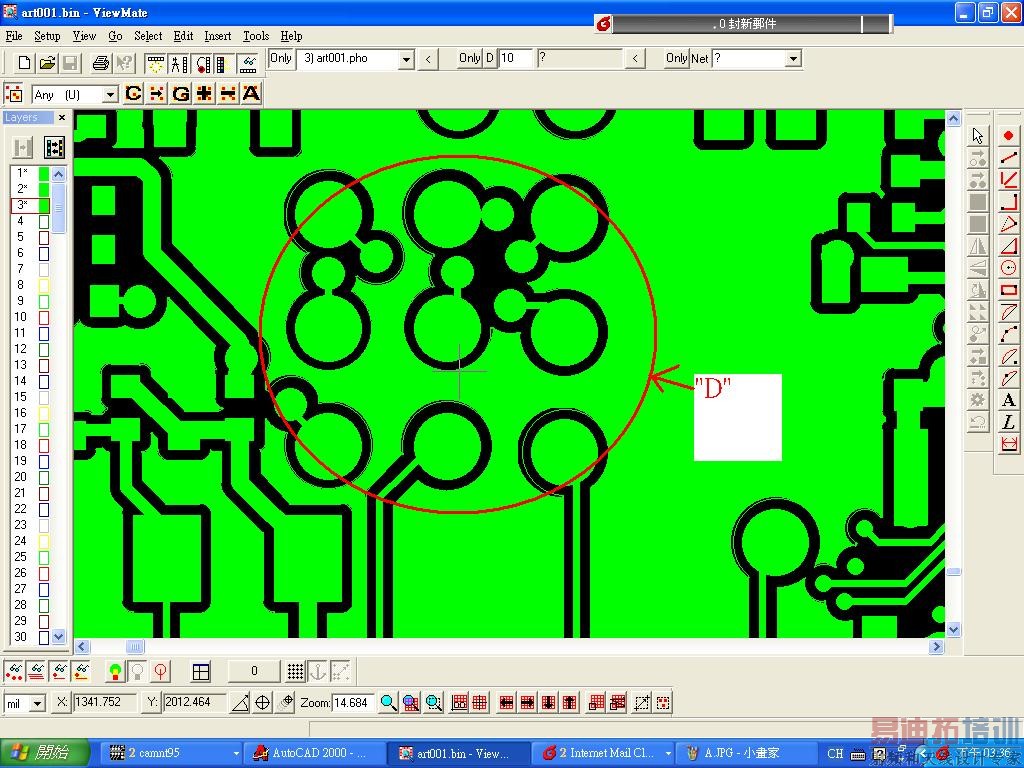

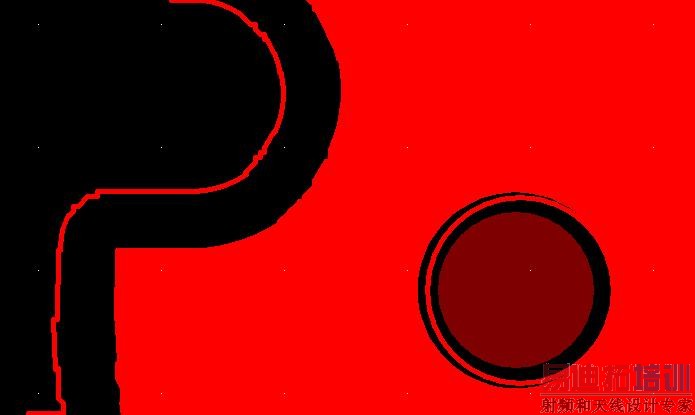

如图,在PADS看到的图象都是正常的 ,输出geber后用cam看到铺铜的边缘总有一圈圈的东东,板厂那边叫改,我都不知道要怎么改了,郁闷~~~各位大侠帮忙看看,有没有办法解决..
大家都在忙哎,555555
光栅不对吧

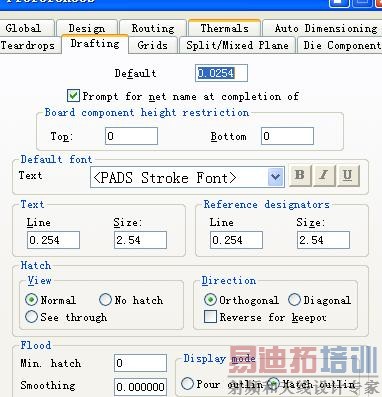

请问光栅是指hatch吗?有特别要设置的地方吗?我都不是很注意的~
不是 你输出GERBER时 有几个选项 前导零 后导零 原点设置
可能是同一层画了两个灌铜框,有一个的宽度1mil。我有个同事也是这样子,删掉一个就OK了
还真是这样呢,原来设置成前导零了.真是太感谢啦...
呵呵 不用客气
顶贴排序
顶高手
