在POWERPCB中如何设定阻焊层的PAD大小?

录入:edatop.com    点击:
我在自动生成的CAM文件中阻焊层的PAD感觉偏大,请问该如何调整呢?

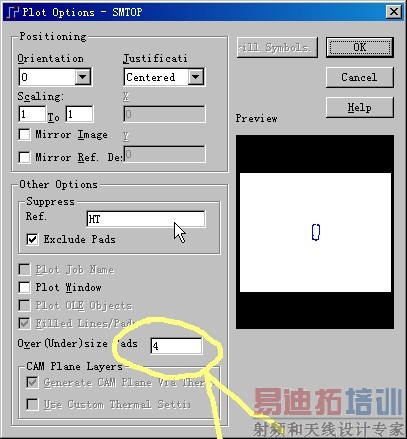

mm看我标的地方

我们也是4

一般soldmask是不是要比其他层大一些,大多少呢?

看看

谢谢,最近忙的好久没时间上来晃晃了

顶贴排序

单面板10,双面走线大于0。2MM可设为6MIL双面或多层可设为4MIL

.2mm
