gerber里的这张图是怎么设置而来的?

录入:edatop.com    点击:

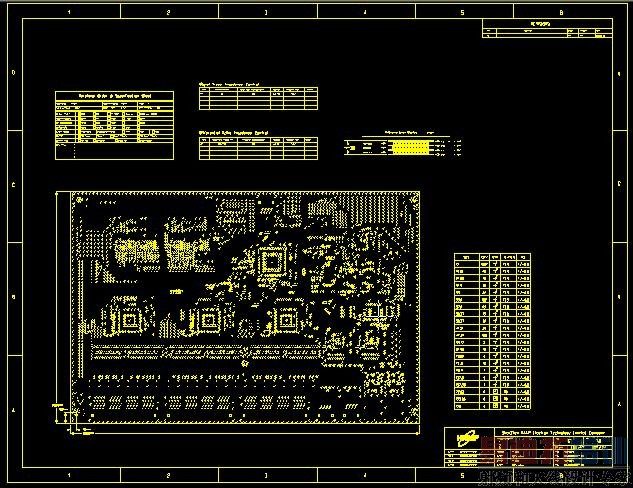

看了下是drill drawing出的。我经常出的这个图只有钻孔以及symbol表。
但是他这个上面有原理图框,以及添加了很多表格,不知道这是怎么弄上去的?老大现在指定要我做成这样的,偶不会啊,他也不会,各位教教我。

这是在CAD里做好的结构

你先在PCB文件里面的钻孔层做好,出Gerber就有了。

2樓說的對,是在CAD里做好轉過來的

学习了呵呵,在CAD里处理一下

用allegro,做这个drill drawing就easy了

顶贴排序
