PADS2007中的Via Patterns怎应到设计中

录入:edatop.com    点击:
PADS2007中的Via Patterns功能怎样在设计中使用,

等待

等呀等呀

我也想知道。顶起来

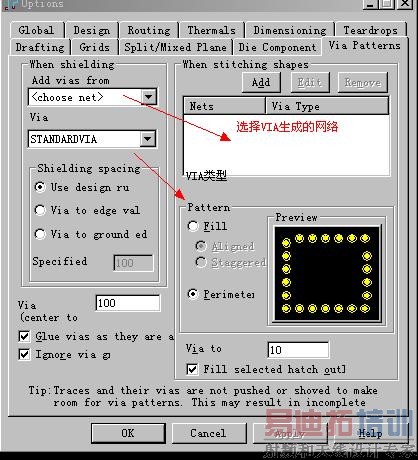

经过几天的努力,发现了怎么用了,请看:

二:

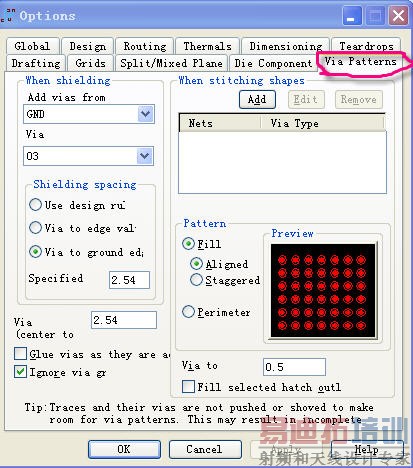

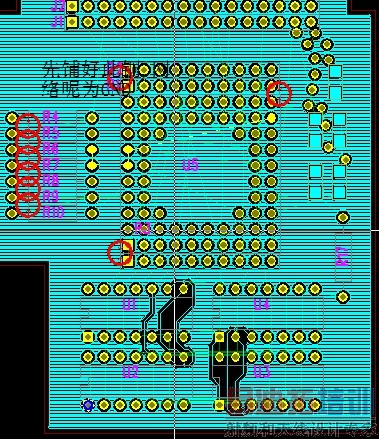

此选的网络为我铺铜的网络(GND)其实此项功能主要是用来防干扰的,继续看下去就知道了其它的自己试试就知道了,三:再回到画板介面选择你要增加"VIA PATTERNS"的网络右击出现add via shield 后出现如图还有其它的设置自己试试也就知道了...如有不懂的请加395324275

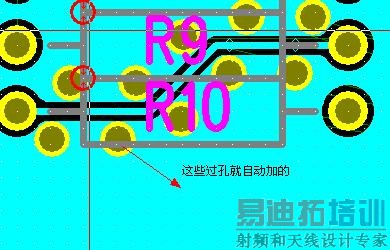

还有一种就是选择大片铜,后点右键点viastitch 生出现如下图所示的
