大家帮帮忙，解决一下过孔问题了，谢谢了.

录入：edatop.com 点击：

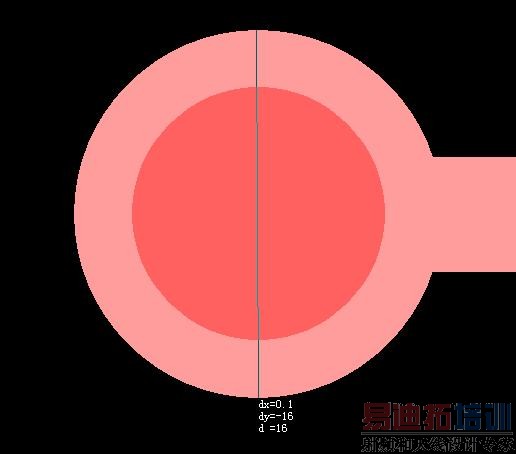

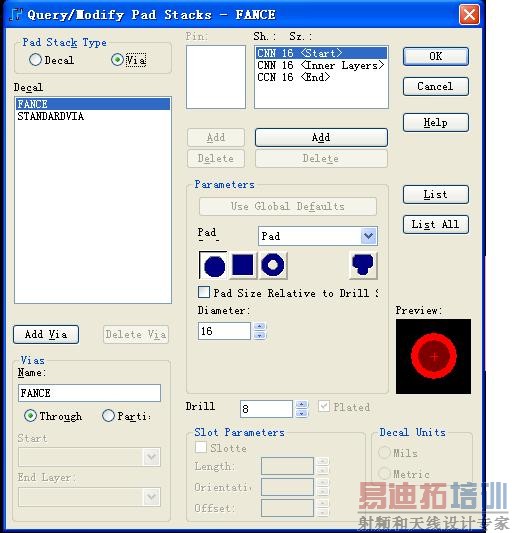

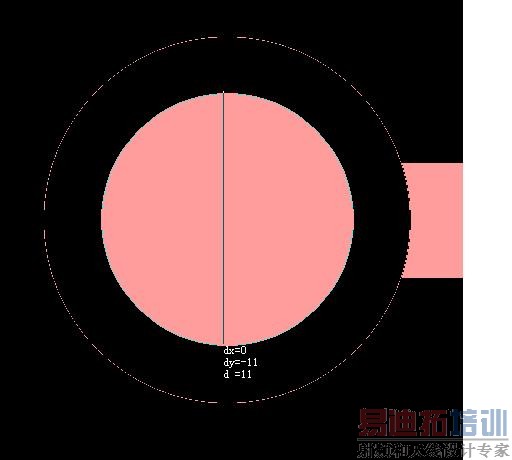

问题了我设好的过孔直径为16MIL，钻孔（Drill）为8MIL。可在PADS里面图显示直径是正确的，钻孔却为11MIL，不知是什么问题，请大家帮我解决解决啊，谢谢大家了。

这难道只是显示问题吗？生成GERBER文件也没事的。

怎么没有人理我啊，真的大家都没有碰到过这种情况吗？

奇怪。

难道是我的PADS有问题，我用的是盗版的啊。

你在设置另外一类过孔试试，看还出这类的问题不？

设置另外一类过孔也是这种情况。晕死我了。

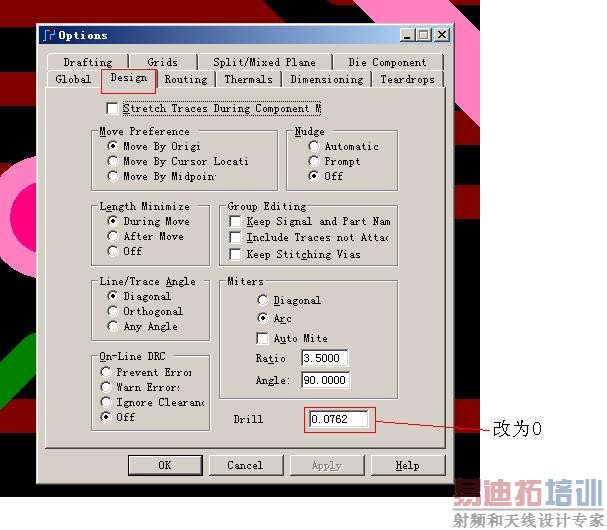

TOOLS选OPTIONS,desin标签，下图

我们老大说不用改的，那是系统自带的，你可以看drill层，里面有via的大小尺寸.

多谢谢高手们了，3Q
