PADS2005内层SPLIT/MIX层的隔离环宽问题
录入：edatop.com 点击：

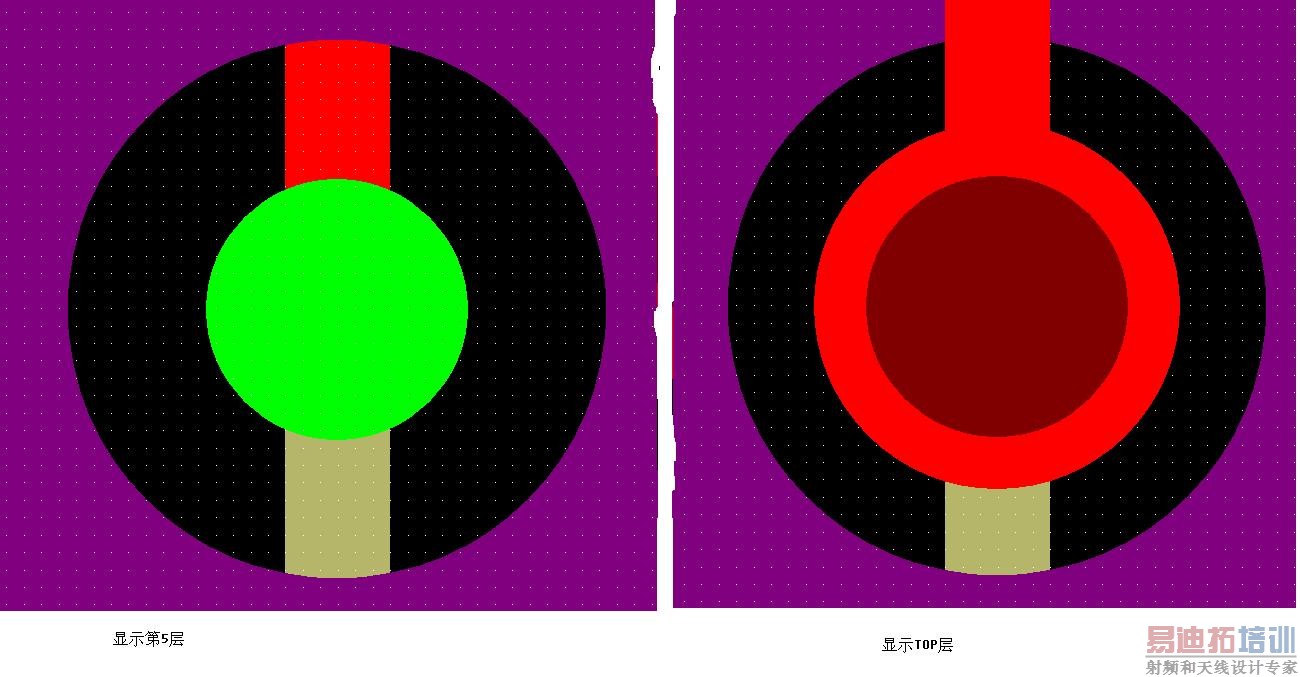

过孔所有层设了同等环宽，但在切换到MIX/SPLIT层时，发现过孔的环宽变得很少，甚至没有了；切换到TOP时，就可以看到原来的环宽。而在出光绘后，光绘中的MIX/SPLIT层的环宽是有的，这就致使，隔离环的宽度变得很小。铜皮间距设了8MIL，但得到的MIX/SPLIT层的隔离环宽，却只有5MIL应该如何设置MIX/SPLIT层的隔离环宽?
正常，這個環寬只有比當前層更大的層被設置成了M/S層才看得到
不是很明白，楼上的能说得清楚点吗感觉MIX/SPLIT层上，过孔是没有环宽的，这可以在输出的光绘看得很清楚MIX/SPLIT层的光绘上，只看到过孔的位置是空的（空的区域形成一个圆盘状），中间并没看到过孔盘环；而设成普通层，再进行铺铜，就可以看出，中心是有一个圆盘的（空的区域形成一个圆环状）是不是过孔在通过MIX/SPLIT层时，是没有环宽的？(过孔指非连接到MIX/SPLIT层的过孔）
